工作压力高达 10,000 psig (689 bar)。
标准 PTFE 填料温度范围为 -65°F 至 450°F (-54°C 至 232°C)，可选石墨填料温度范围高达 1200°F (648°C)。
阀体材质可选 316 不锈钢、碳钢和 400 合金（蒙乃尔合金）。
工作压力高达 10,000 psig (689 bar)。

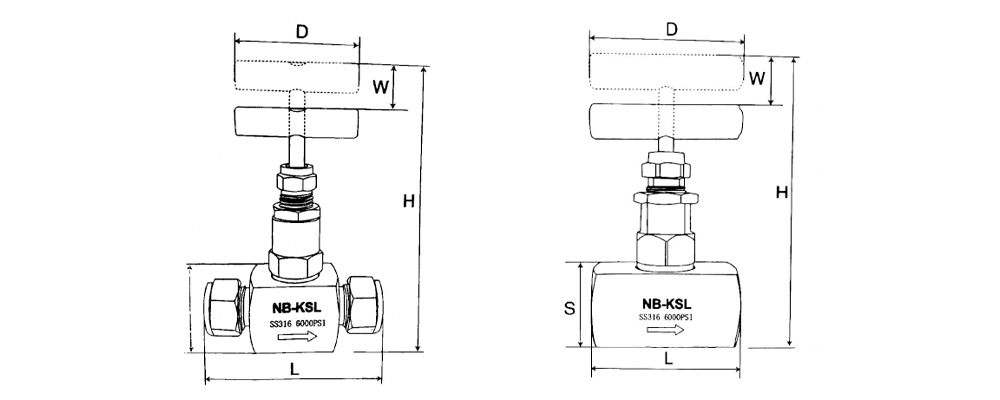

NVF卡套连接针阀外型尺寸表
|
订购型号 |
尺寸 |
D |
D1 |
L |
H |
S |
W |
|

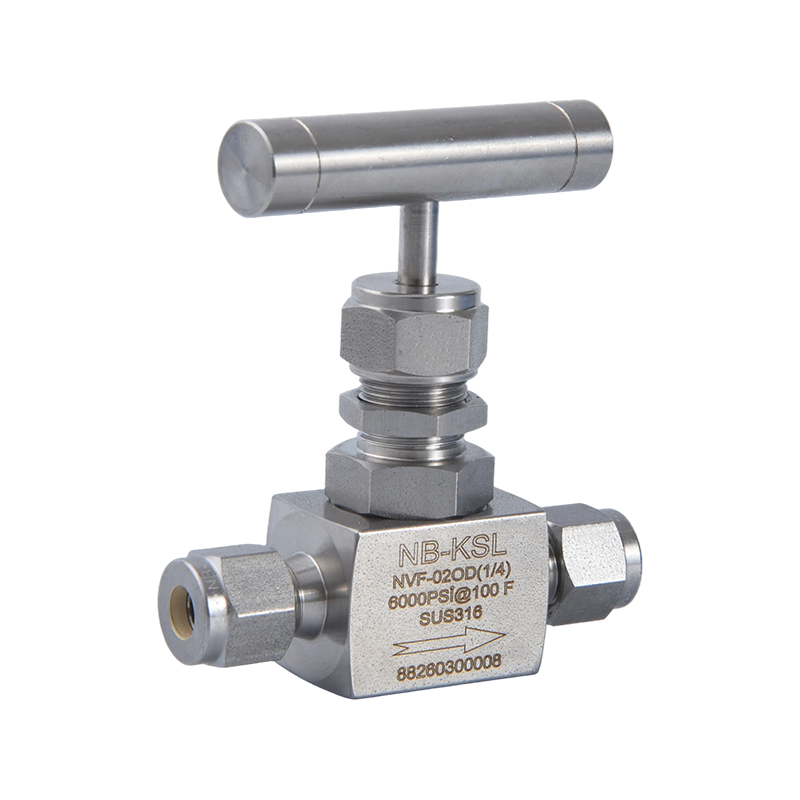

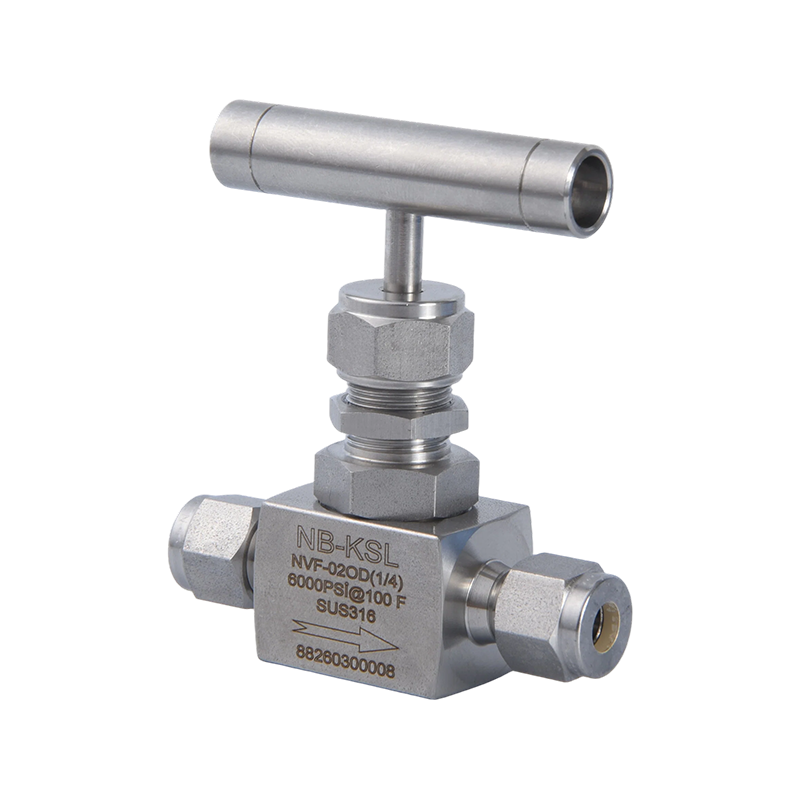

NVF-02OD |
1/4LOK |
55 |
3 |
65 |
74 |
22 |
4 |
|
NVF-03OD |
3/8LOK |
55 |
5 |
65 |
74 |
22 |
4 |
|
NVF-04OD |
1/2LOK |
55 |
6 |
77 |
96 |
28 |
5 |
|

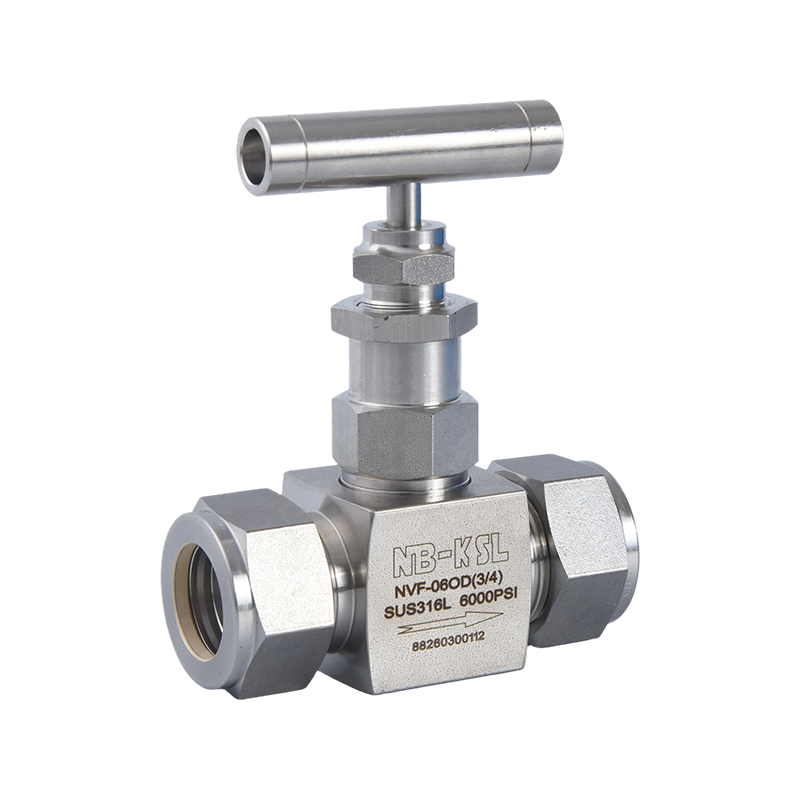

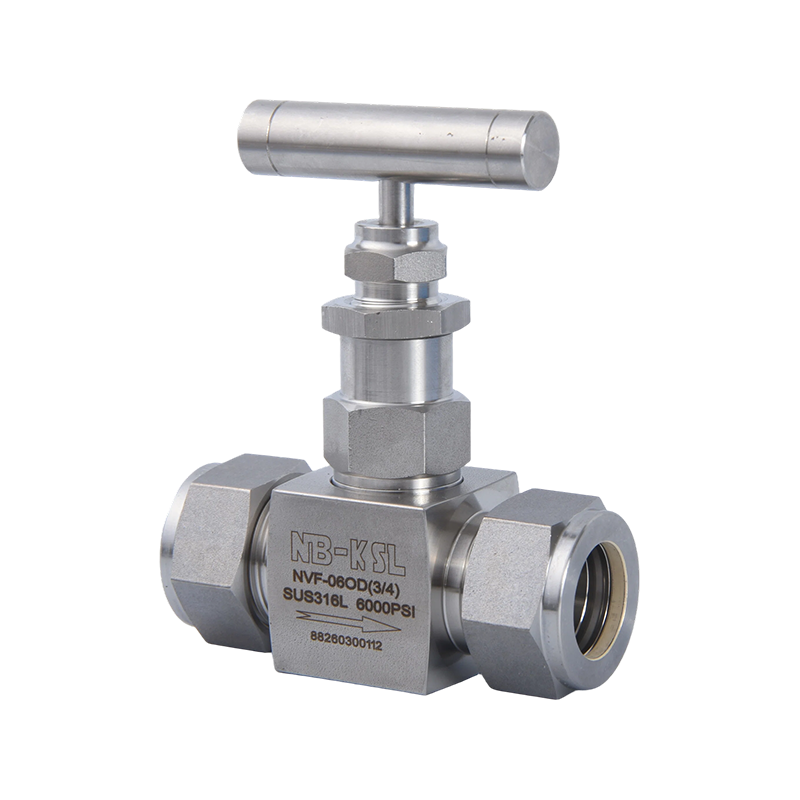

NVF-06OD |
3/4LOK |
55 |
7 |
77 |
96 |
28 |
5 |
|

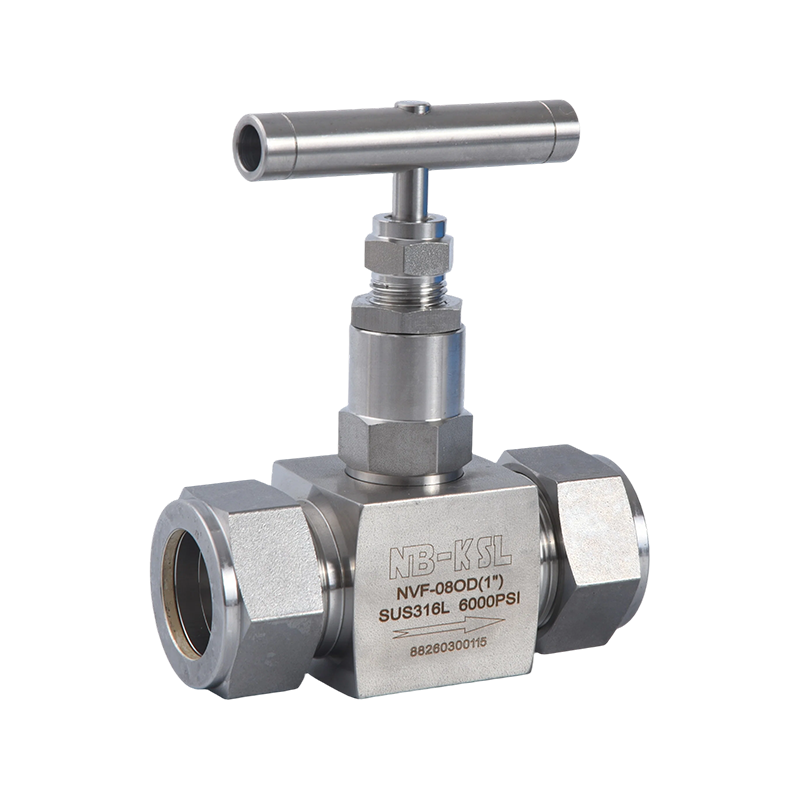

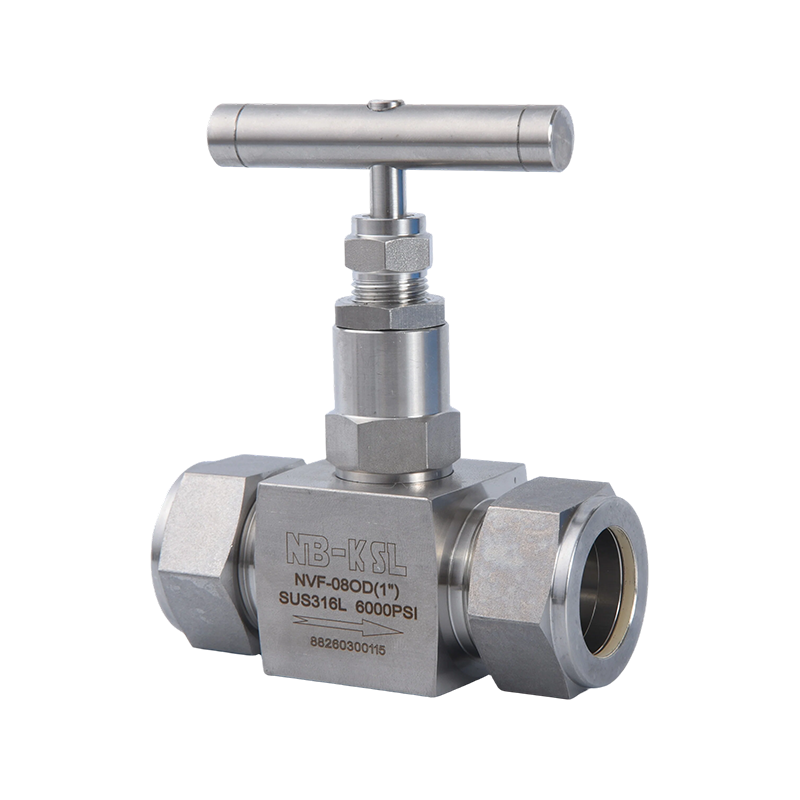

NVF-08OD |
1"LOK |
75 |
10 |
96 |
119 |
40 |
7 |
|
NVF-6OD |
6mmLOK |
55 |
3 |
65 |
74 |
22 |
4 |
|
NVF-8OD |
8mmLOK |
55 |
4 |
65 |
74 |
22 |
4 |
|
NVF-10OD |
10mmLOK |
55 |
5 |
65 |
74 |
22 |
4 |
|
NVF-12OD |
12mmLOK |
55 |
6 |
77 |
96 |
28 |
5 |
|
NVF-14OD |
14mmLOK |
55 |
7 |
77 |
96 |
28 |
5 |
|
NVF-16OD |
16mmLOK |
55 |
7 |
77 |
96 |
28 |
5 |
|
NVF-18OD |
18mmLOK |
55 |
7 |
77 |
96 |
28 |
5 |
|
NVF-20OD |
20mmLOK |
75 |
10 |
92 |
117 |
38 |
7 |
|
NVF-22OD |
22mmLOK |
75 |
10 |
92 |
117 |
38 |
7 |
|
NVF-25OD |
25mmLOK |
75 |
10 |
96 |
119 |
40 |
7 |
NVF螺纹连接针阀外型尺寸表
|
订购型号 |
P |
D |
D1 |
L |
H |
S |
W |
|
NVF-02F |
1/4 |
55 |
5 |
55 |
74 |
22 |
4 |
|
NVF-02M |
1/4 |
55 |
5 |
55 |
74 |
22 |
4 |
|
NVF-03F |
3/8 |
55 |
5 |
55 |
74 |
22 |
4 |
|
NVF-03M |
3/8 |
55 |
5 |
55 |
74 |
22 |
4 |
|
NVF-04F |
1/2 |
55 |
6 |
65 |
96 |
28 |
5 |
|
NVF-04M |
1/2 |
55 |
6 |
65 |
96 |
28 |
5 |
|
NVF-06F |
3/4 |
75 |
10 |
71 |
117 |
38 |
7 |
|
NVF-08F |
1" |
75 |
10 |
71 |
119 |
40 |
7 |
NVF螺接式针阀外型尺寸表
|
订购型号 |
P |
D |
D1 |
L |
H |
S |
W |
|
NVF-10W |
10mm |
55 |
5 |
108 |
74 |
22 |
4 |
|
NVF-12W |
12mm |
55 |
6 |
122 |
96 |
28 |
5 |
|
NVF-14W |
14mm |
55 |
6 |
122 |
96 |
28 |
5 |
上述尺寸数据仅供参考，如有变更恕不另行通知，未标注规格可询问工厂定制。
