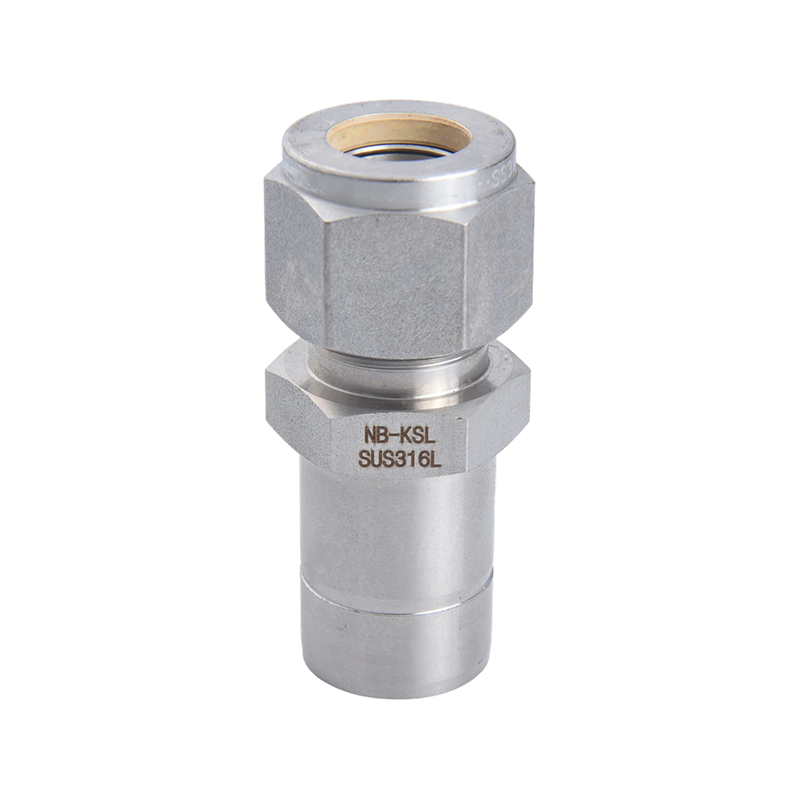

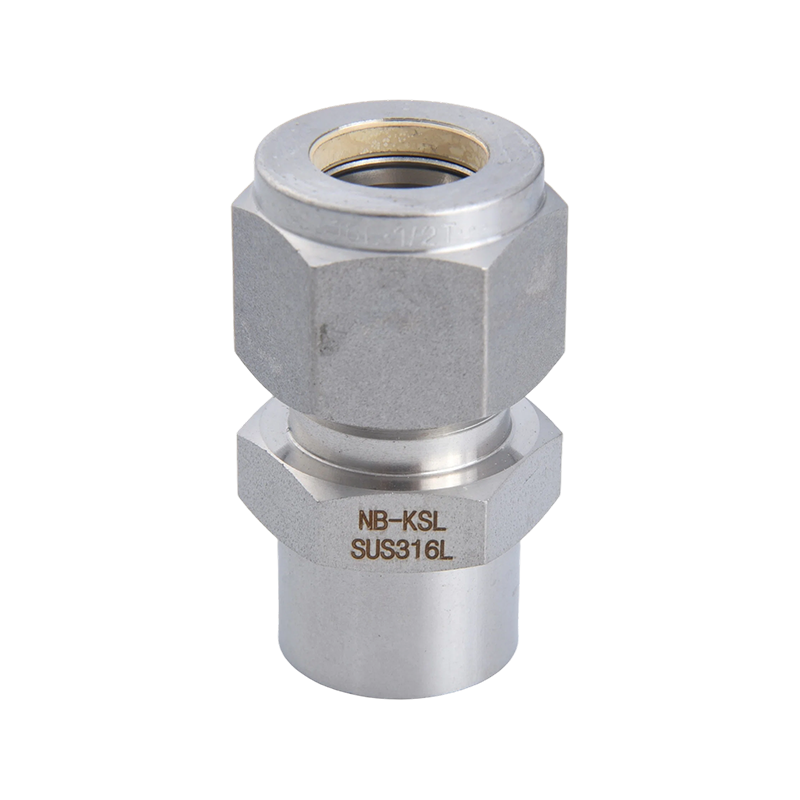

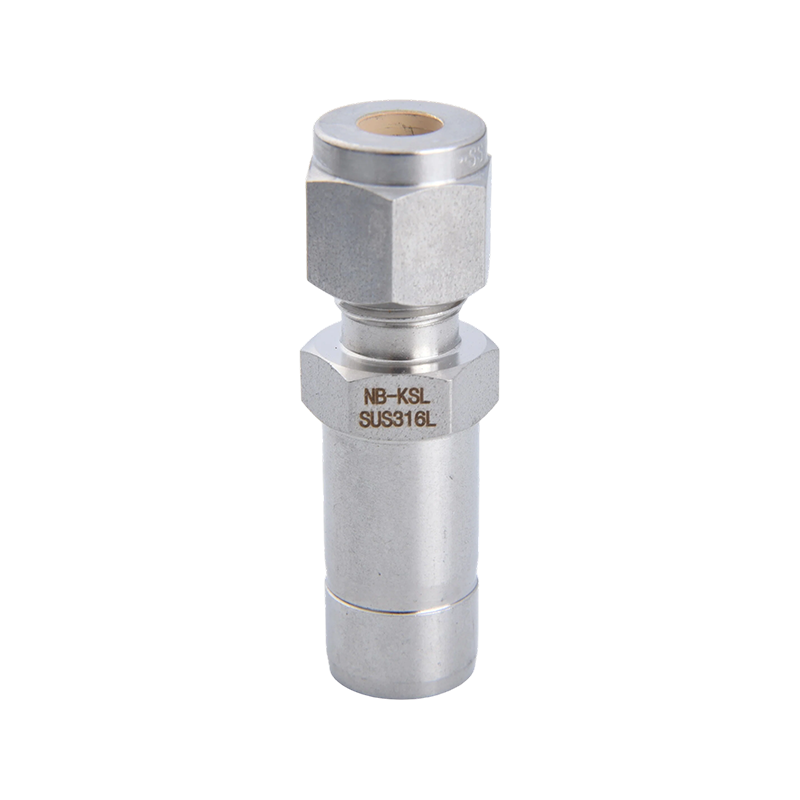

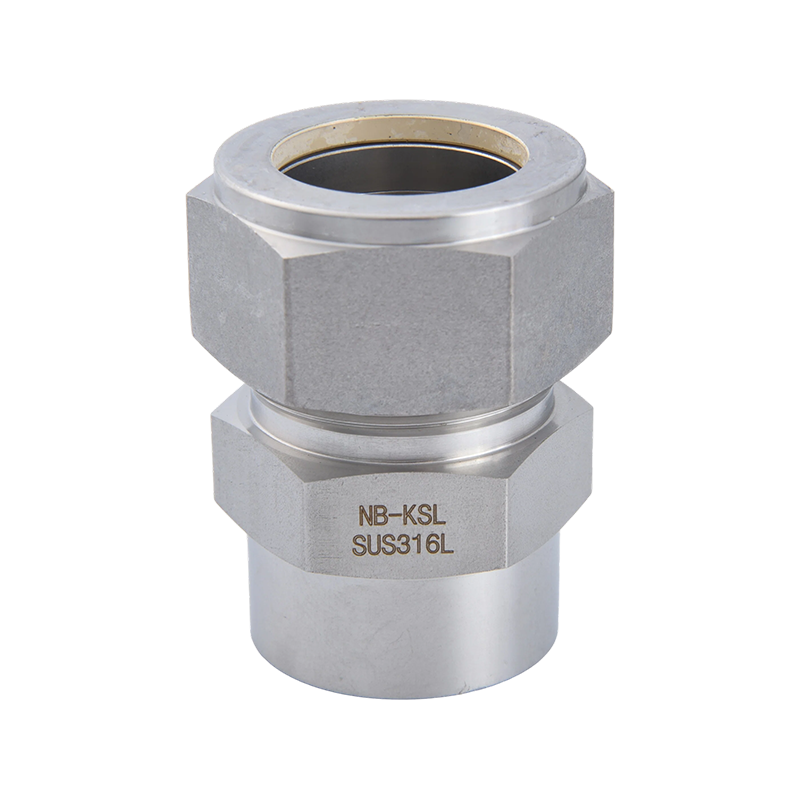

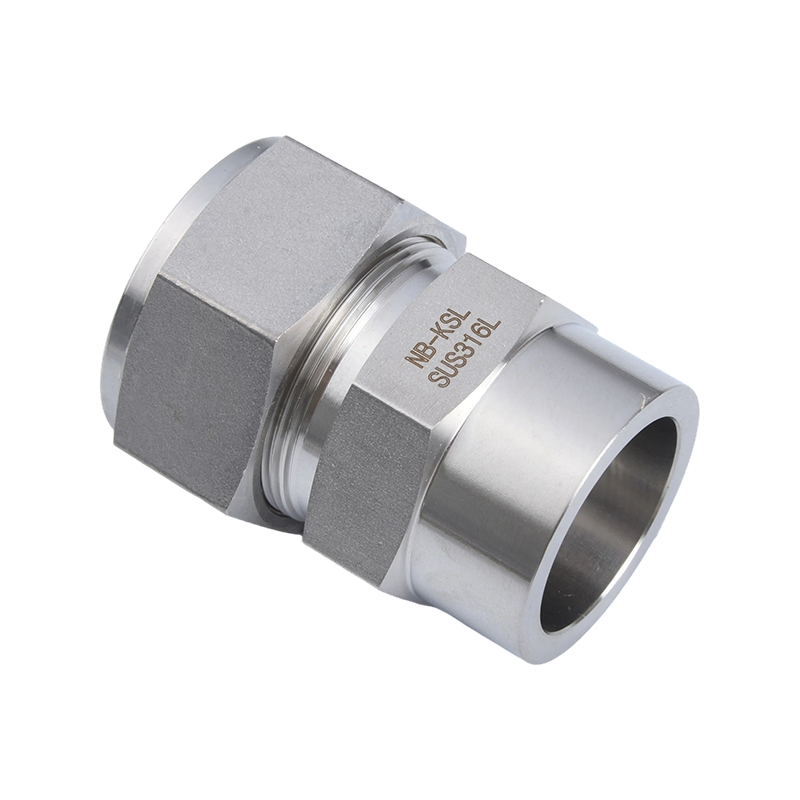

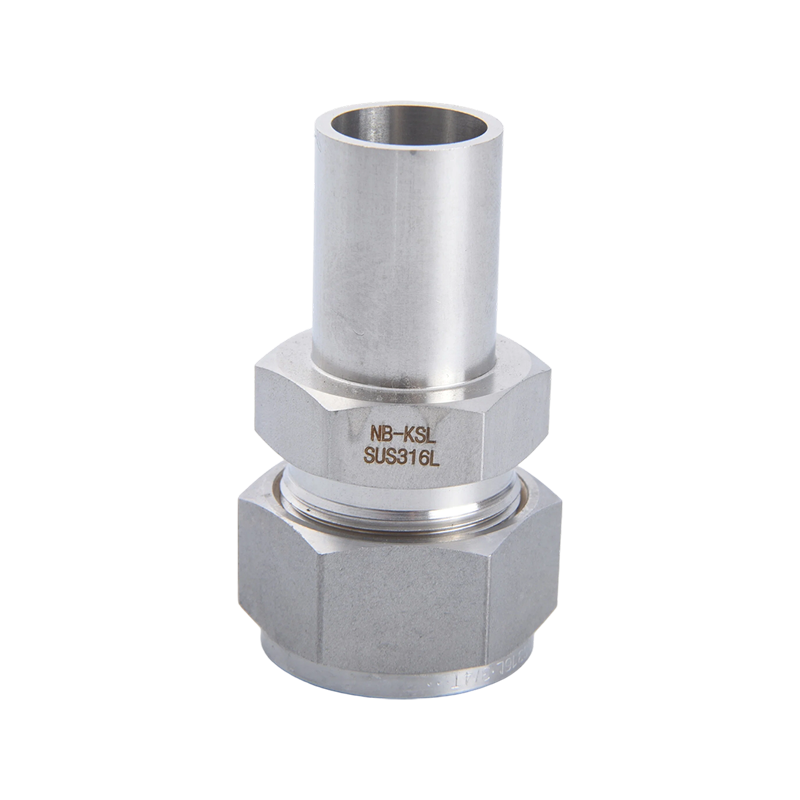

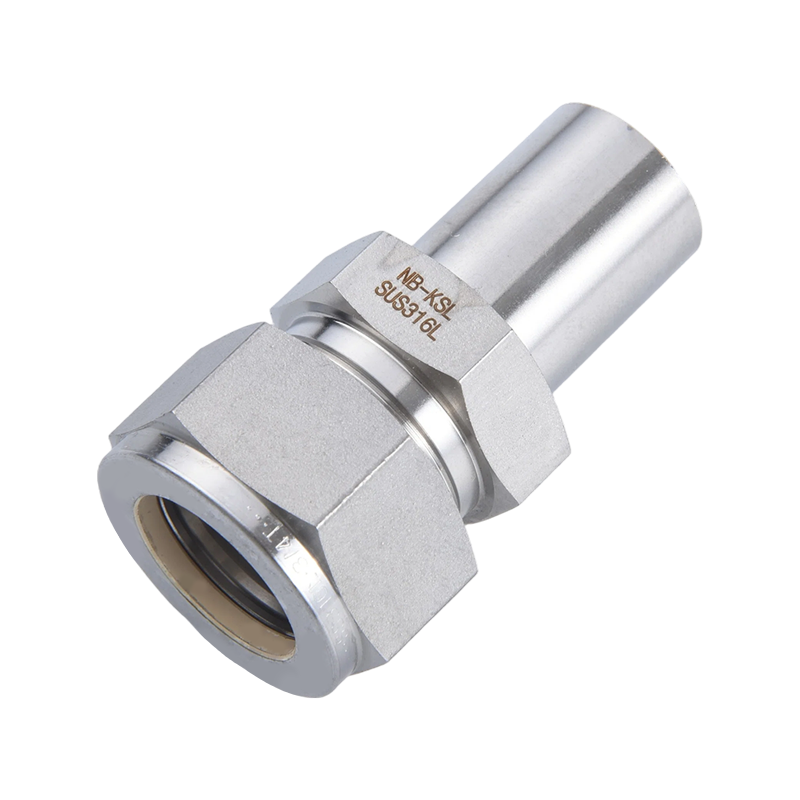

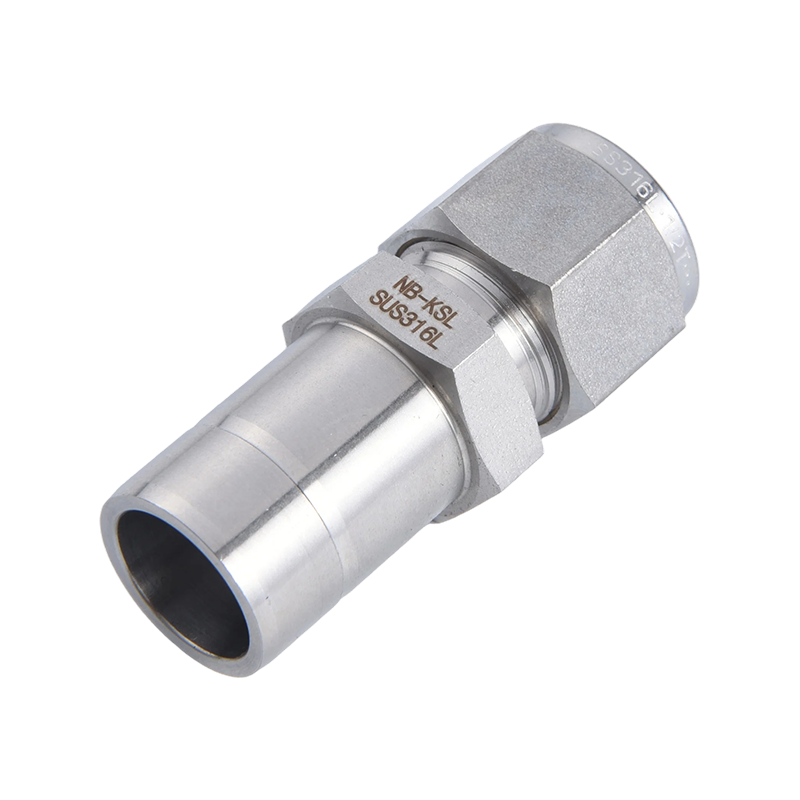

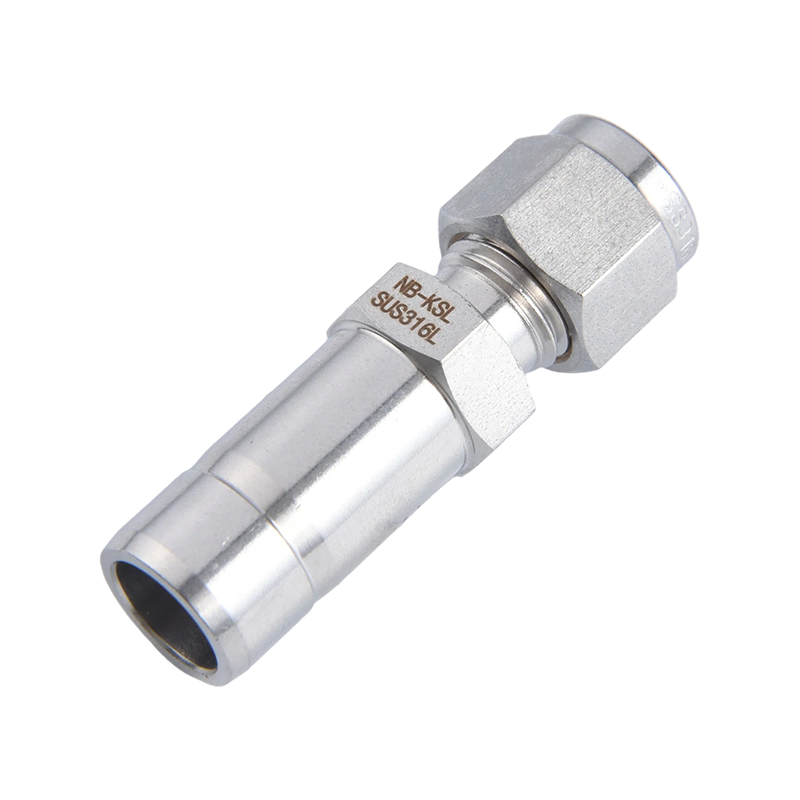

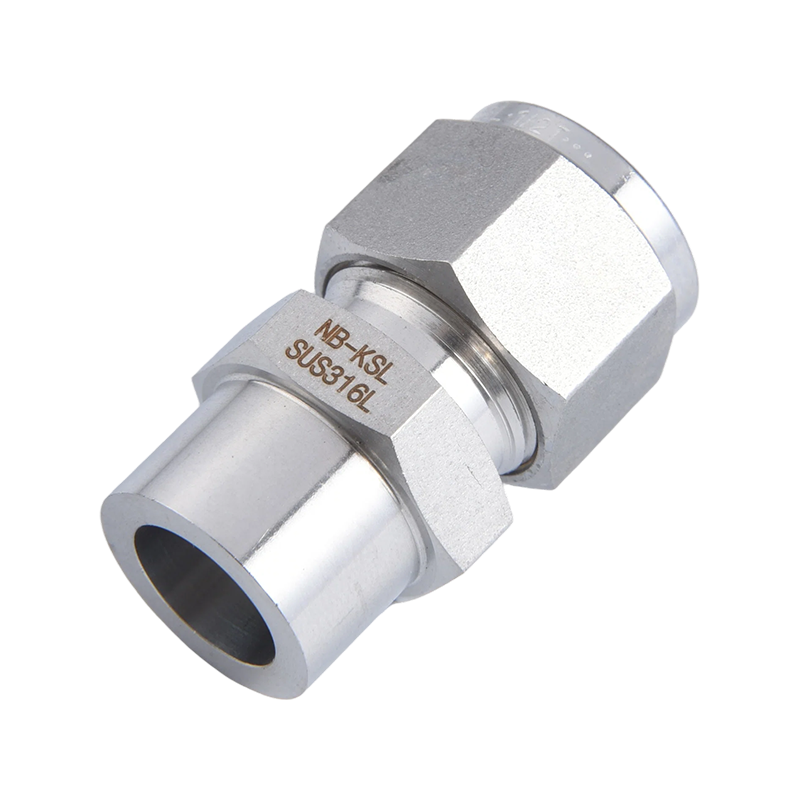

316L不锈钢异径管接头的设计兼顾了流体力学与工业应用需求，其异径结构能够实现管径之间的平滑过渡，减少流体压力损失和湍流。接头采用缓坡型设计，根据使用场景的不同，连接方式可分为焊接型、螺纹型或法兰型。焊接型异径接头适用于高压系统，通过焊接形成连续的金属结构，密封性能好且可靠性高；螺纹型设计便于拆装和维护，适用于中低压管道系统；法兰型接头则适合大型管道或需要频繁拆卸的场合，通过配合密封垫实现稳固连接，确保系统安全运行。

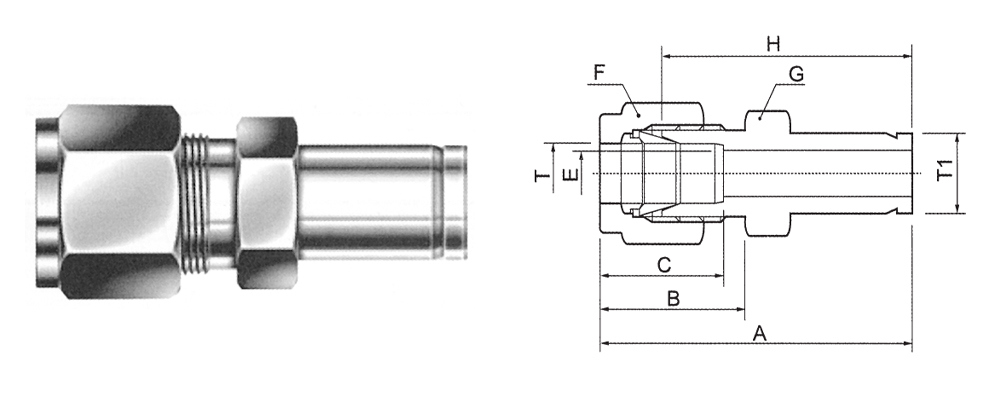

(公制 )
|
产品型号 |
T 管材 外径 |
T1 |
A |
B |
C |
E |
F |
G |
H |
|
ODTA-01-02 |
1/8 |
6.35 |
37 |
16.5 |
14 |
2.4 |
12 |
12 |
29.5 |
|
ODTA-01-03 |
1/8 |
9.52 |
39.5 |
16.5 |
14 |
2.4 |
12 |
12 |
32 |
|
ODTA-01-04 |
1/8 |
12.7 |
45.1 |
16.5 |
14 |
2.4 |
12 |
14 |
37.6 |
|
ODTA-02-02 |
1/4 |
6.35 |
40.3 |
17.8 |
15.8 |
4.8 |
14 |
12 |
32.5 |
|
ODTA-02-03 |
1/4 |
9.52 |
41.1 |
17.8 |
15.8 |
4.8 |
14 |
12 |
33.3 |
|
ODTA-02-04 |
1/4 |
12.7 |
46.7 |
17.8 |
15.8 |
4.8 |
14 |
14 |
38.9 |
|
ODTA-02-06 |
1/4 |
19.05 |
48.8 |
17.8 |
15.8 |
4.8 |
14 |
22 |
41 |
|
ODTA-03-02 |
3/8 |
6.35 |
41.5 |
19.6 |
19.6 |
4.8 |
17 |
16 |
33.9 |
|
ODTA-03-03 |
3/8 |
9.52 |
43.4 |
19.6 |
19.6 |
7.1 |
17 |
16 |
35.8 |
|
ODTA-03-04 |
3/8 |
12.7 |
49 |
19.6 |
19.6 |
7.1 |
17 |
16 |
41.4 |
|
ODTA-03-06 |
3/8 |
19.05 |
50.6 |
19.6 |
19.6 |
7.1 |
17 |
22 |
43 |
|
ODTA-04-02 |
1/2 |
6.35 |
45 |
22.2 |
23.4 |
4.8 |
22 |
22 |
34.8 |
|
ODTA-04-03 |
1/2 |
9.52 |
47.1 |
22.2 |
23.4 |
7.1 |
22 |
22 |
36.9 |
|
ODTA-04-04 |
1/2 |
12.7 |
52.7 |
22.2 |
23.4 |
9.9 |
22 |
22 |
42.5 |
|
ODTA-04-05 |
1/2 |
15.88 |
53.9 |
22.2 |
23.4 |
10.4 |
22 |
22 |
43.7 |
|
ODTA-04-06 |
1/2 |
19.05 |
53.9 |
22.2 |
23.4 |
10.4 |
22 |
22 |
43.7 |
|
ODTA-06-04 |
3/4 |
12.7 |
54.9 |
22.4 |
24.4 |
9.9 |
30 |
27 |
44.5 |
|
ODTA-06-08 |
3/4 |
25.4 |
62.7 |
22.4 |
24.4 |
15.7 |
30 |
27 |
52.3 |
|
ODTA-08-03 |
1" |
9.52 |
56.8 |
27 |
31.7 |
7.1 |
38 |
35 |
44.1 |
|
ODTA-08-04 |
1" |
12.7 |
62.4 |
27 |
31.7 |
9.9 |
38 |
35 |
49.7 |
|
ODTA-08-06 |
1" |
19.05 |
63.9 |
27 |
31.7 |
12.7 |
38 |
35 |
51.2 |
|
ODTA-08-08 |
1" |
25.4 |
69.9 |
27 |
31.7 |
20.3 |
38 |
35 |
57.2 |
(公制 )
|
ODTA-3-02 |
3 |
6.35 |
36.5 |
16 |
13.5 |
2.4 |
12 |
12 |
29.5 |
|
ODTA-4-02 |
4 |
6.35 |
36.7 |
16.2 |
13.7 |
3 |
12 |
12 |
30 |
|
ODTA-6-02 |
6 |
6.35 |
40.3 |
17.8 |
15.8 |
4.8 |
14 |
12 |
32.5 |
|
ODTA-6-03 |
6 |
9.52 |
41.1 |
17.8 |
15.8 |
4.8 |
14 |
12 |
33.3 |
|
ODTA-6-04 |
6 |
12.7 |
46.7 |
17.8 |
15.8 |
4.8 |
14 |
14 |
38.9 |
|
ODTA-8-02 |
8 |
6.35 |
40.1 |
18.7 |
16.7 |
4.8 |
16 |
14 |
32.4 |
|
ODTA-8-03 |
8 |
9.52 |
42 |
18.7 |
16.7 |
6.4 |
16 |
14 |
34.3 |
|
ODTA-8-04 |
8 |
12.7 |
47.8 |
18.7 |
16.7 |
6.4 |
16 |
16 |
40.1 |
|
ODTA-10-03 |
10 |
9.52 |
44.5 |
19.6 |
19.6 |
7.1 |
19 |
17 |
36.9 |
|
ODTA-10-04 |
10 |
12.7 |
49.8 |
19.6 |
19.6 |
7.9 |
19 |
17 |
42.2 |
|
ODTA-12-04 |
12 |
12.7 |
53.3 |
22.8 |
23.8 |
9.5 |
22 |
22 |
42.5 |
|
ODTA-12-06 |
12 |
19.05 |
54.5 |
22.8 |
23.8 |
9.5 |
22 |
22 |
43.7 |
|
ODTA-18-06 |
18 |
19.05 |
56.8 |
22.8 |
24.8 |
12.7 |
30 |
27 |
46 |
|
ODTA-18-08 |
18 |
25.4 |
63.1 |
22.8 |
24.8 |
13.9 |
30 |
27 |
52.3 |
|
ODTA-25-08 |
25 |
25.4 |
69.9 |
27 |
31.7 |
20.3 |
38 |
35 |
57.2 |
除非另有说明，所有尺寸均以毫米为单位，仅供参考，如有更改另行通知。
本公司专业制造与销售符合国标（GB）、美标（ANSI/ASME）、英标（BS）的不锈钢管件与阀门。公司配备数控加工中心、材料检测及热处理设备，拥有经验丰富的技术团队与稳定的生产队伍，依托完善的质量管理体系与可靠的售后服务，面向国内外客户提供产品与服务。
主营产品包括：卡套式接头、螺纹接头、仪表管件、仪表针阀、仪表球阀、卡套针阀、卡套球阀、紧凑型高压仪表针阀、紧凑型高压仪表球阀、高压止回阀等，主体材质为 SS316 不锈钢。产品广泛应用于石油化工、油气、电力、制药、食品、造纸、船舶及通用机械等行业。
公司对各生产环节实施质量管控，以成熟工艺与规范管理保障产品稳定性。秉持品质为本、用心服务、诚信经营的理念，打造 “NB‑KSL” 品牌，致力于为客户创造长期价值，携手合作共赢。
NB-KSL® 卡套式管接头是一种兼具密封与夹持功能的机械结构。它通过独特的力学设计与几何结构，实现无泄漏连接。 安装与工作过程： 将管材插入完整的接头组件中，直至其端面贴合接头体（1）的肩部位置。 顺时针旋紧螺母时，产生的机械力将驱动两个卡套螺母（4）与接头本体之间向前移动。 后卡套（3）被向前推动，压紧前卡套（2） 的锥形尾部，使前卡套被挤入接头本体的锥形孔中。 前卡套在被挤压变形的同时...
