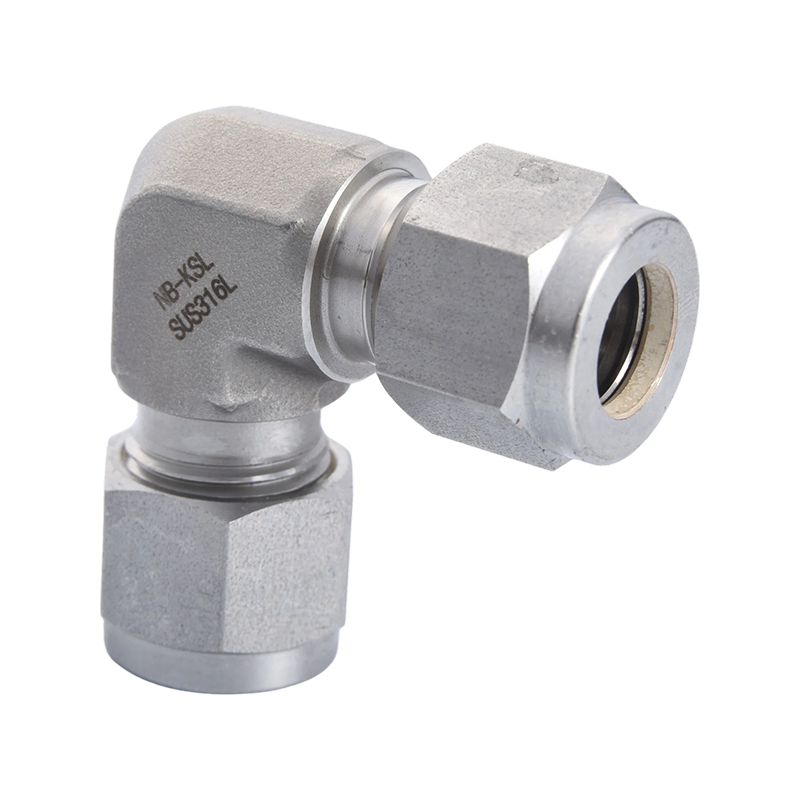

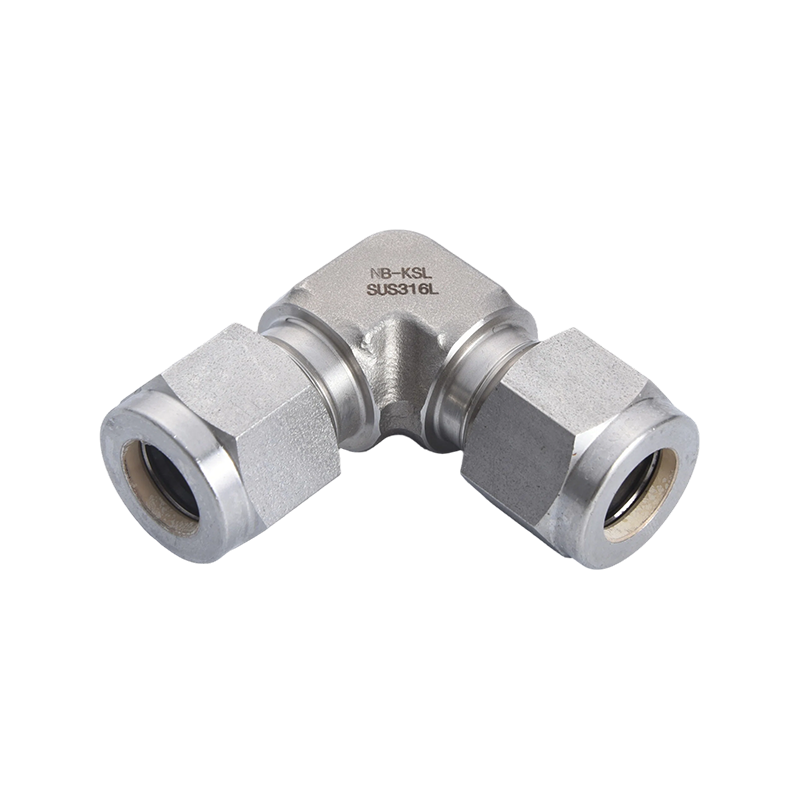

在复杂管路布局中，90° 弯头往往是压力波动与流动阻力较为集中的位置。这款 316L 不锈钢双卡套弯头针对性优化设计，不只是用于改变管路走向的连接件，也是保障流体系统稳定运行的可靠配件。
产品优势
整体精密锻造
产品采用 316L 不锈钢一体精密锻造而成，区别于常规焊接款产品，可规避焊接造成的应力集中问题。内部流道经过优化设计，有效降低介质流通时的压力损耗。
材质耐蚀表现出色
选用超低碳 316L 不锈钢，具备良好的耐腐蚀能力。长期接触酸性气体、盐雾以及半导体腐蚀性工艺气体，仍可维持结构完好。
密封效果稳定
采用双卡套机械锁紧结构，紧固时卡套与管路紧密贴合，形成金属面密封。可适配最高 6000 psi 高压工况，即便经历反复温度变化，也能保持运行稳定。
适配紧凑安装场景
产品结构小巧，可在狭小空间、控制盘面内完成管路布设，让整体管路布局规整合理。

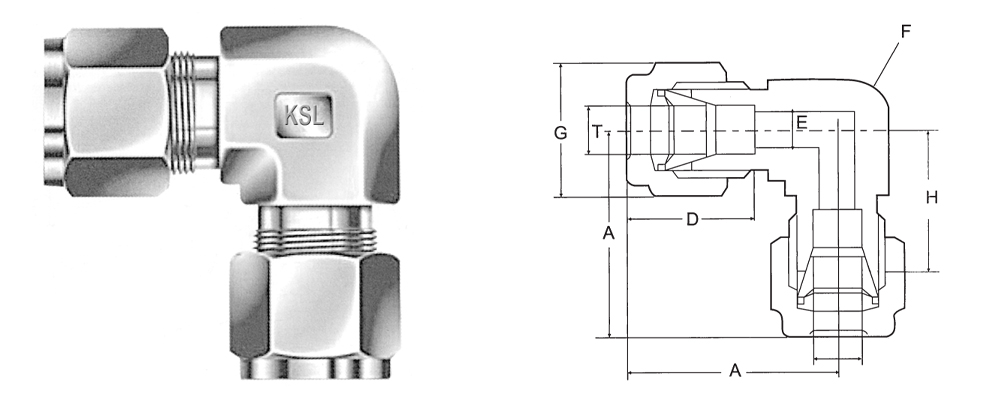

(公制 )
|
产品型号 |
管材外径 |
A |
D |
E |
F |
G |
H |
|
UE-3-0 |
3 |
23.5 |
13.5 |
2.4 |
9.5 |
12 |
16.5 |
|
UE-4-0 |
4 |
25.8 |
13.7 |
3 |
12.7 |
12 |
19.1 |
|
UE-6-0 |
6 |
27.8 |
15.8 |
4.8 |
12.7 |
14 |
20 |
|
UE-8-0 |
8 |
28.7 |
16.7 |
6.4 |
15 |
16 |
21 |
|
UE-10-0 |
10 |
31.6 |
19.6 |
7.9 |
17 |
19 |
24 |
|
UE-12-0 |
12 |
36.7 |
23.8 |
9.5 |
21 |
22 |
25.9 |
|
UE-14-0 |
14 |
38.8 |
24.8 |
11.1 |
24 |
27 |
28 |
|
UE-15-0 |
15 |
38.4 |
24.4 |
11.9 |
24 |
27 |
28 |
|
UE-16-0 |
16 |
38.4 |
24.4 |
12.7 |
24 |
27 |
28 |
|
UE-18-0 |
18 |
39.3 |
24.8 |
15.1 |
28 |
30 |
28.5 |
|
UE-20-0 |
20 |
43 |
25.5 |
15.9 |
32 |
32 |
32.5 |
|
UE-22-0 |
22 |
43 |
25.5 |
18.3 |
32 |
32 |
32.5 |
|
UE-25-0 |
25 |
47.7 |
31.7 |
21.8 |
34.5 |
38 |
35 |
(英制 )
|
UE-01-0 |
1/8 |
24 |
14 |
2.4 |
9.5 |
12 |
16.5 |
|
UE-02-0 |
1/4 |
27.4 |
15.8 |
4.8 |
12.7 |
14 |
19.6 |
|
UE-03-0 |
3/8 |
30.7 |
19.6 |
7.1 |
17 |
17 |
23.1 |
|
UE-04-0 |
1/2 |
36.3 |
23.4 |
10.4 |
21 |
22 |
25.9 |
|
UE-05-0 |
5/8 |
38.4 |
24.4 |
12.7 |
24 |
27 |
28 |
|
UE-06-0 |
3/4 |
38.9 |
24.4 |
15.7 |
28 |
30 |
28.5 |
|
UE-08-0 |
1" |
47.7 |
31.7 |
22.4 |
34.5 |
38 |
35 |
本公司专业制造与销售符合国标（GB）、美标（ANSI/ASME）、英标（BS）的不锈钢管件与阀门。公司配备数控加工中心、材料检测及热处理设备，拥有经验丰富的技术团队与稳定的生产队伍，依托完善的质量管理体系与可靠的售后服务，面向国内外客户提供产品与服务。
主营产品包括：卡套式接头、螺纹接头、仪表管件、仪表针阀、仪表球阀、卡套针阀、卡套球阀、紧凑型高压仪表针阀、紧凑型高压仪表球阀、高压止回阀等，主体材质为 SS316 不锈钢。产品广泛应用于石油化工、油气、电力、制药、食品、造纸、船舶及通用机械等行业。
公司对各生产环节实施质量管控，以成熟工艺与规范管理保障产品稳定性。秉持品质为本、用心服务、诚信经营的理念，打造 “NB‑KSL” 品牌，致力于为客户创造长期价值，携手合作共赢。
NB-KSL® 卡套式管接头是一种兼具密封与夹持功能的机械结构。它通过独特的力学设计与几何结构，实现无泄漏连接。 安装与工作过程： 将管材插入完整的接头组件中，直至其端面贴合接头体（1）的肩部位置。 顺时针旋紧螺母时，产生的机械力将驱动两个卡套螺母（4）与接头本体之间向前移动。 后卡套（3）被向前推动，压紧前卡套（2） 的锥形尾部，使前卡套被挤入接头本体的锥形孔中。 前卡套在被挤压变形的同时...
NB-KSL® 自 2007 年成立以来，专注于为高压工况提供多材质的管材与管路连接件。凭借近三年在研发领域的持续投入，NB-KSL® 在高压仪表产品领域积累了良好口碑，产品性能得到市场广泛认可。 NB-KSL® 系列连接件，旨在满足石化、流体、电力、核电、电子等核心工业领域对高压管件日益增长的需求。
