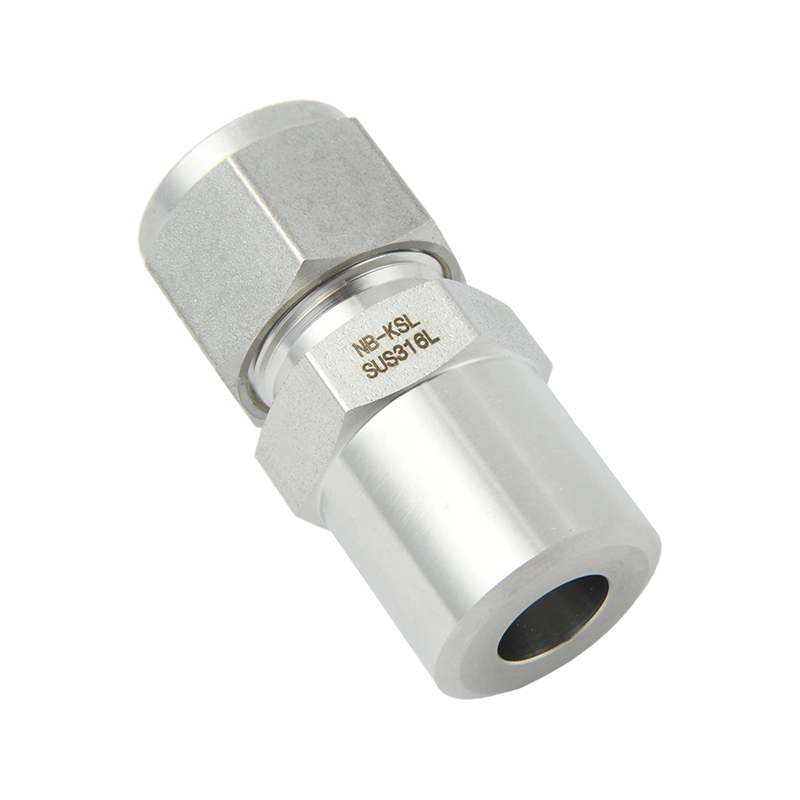

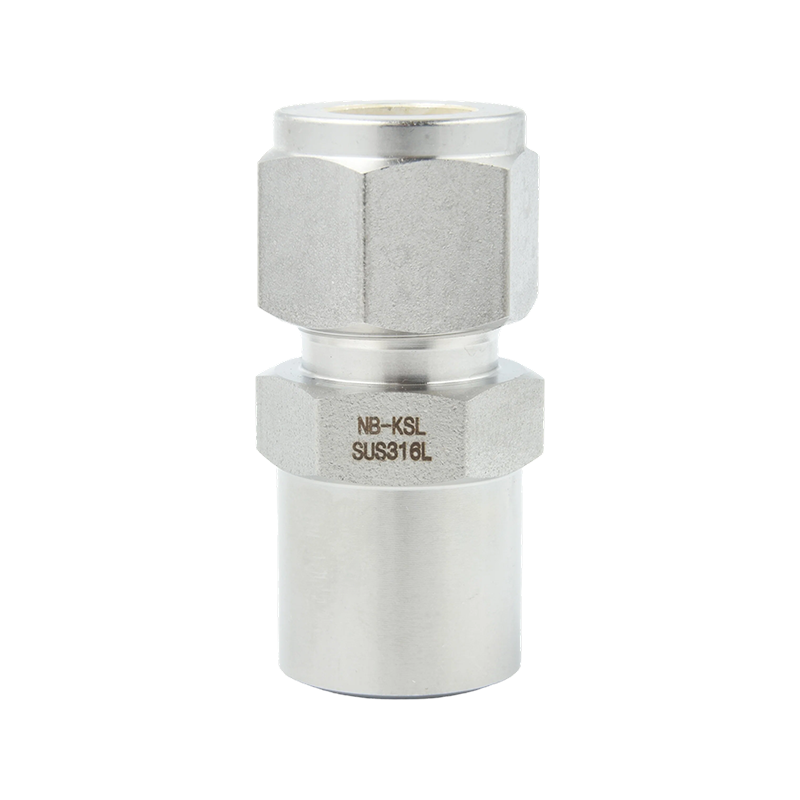

该产品采用 316L 不锈钢制造，这是低碳奥氏体不锈钢（≤0.03% C），316L 的低碳含量显著减少了焊接后晶间腐蚀的风险，使得该接头适合苛刻的化学工艺和高纯度流体输送系统。压缩接头端由三个主要部分组成：压环通过螺纹压紧管子，形成紧密的金属对金属密封；螺母通过螺纹压紧压环，实现管子与接头的固定；接头体内部设计有过渡锥面或阶梯孔，确保压环在螺母紧固时充分压缩管子形成密封，同时分散应力，避免管道变形。
外螺纹管焊接接头
用于连接英制（分数制）管路与焊接管端
|

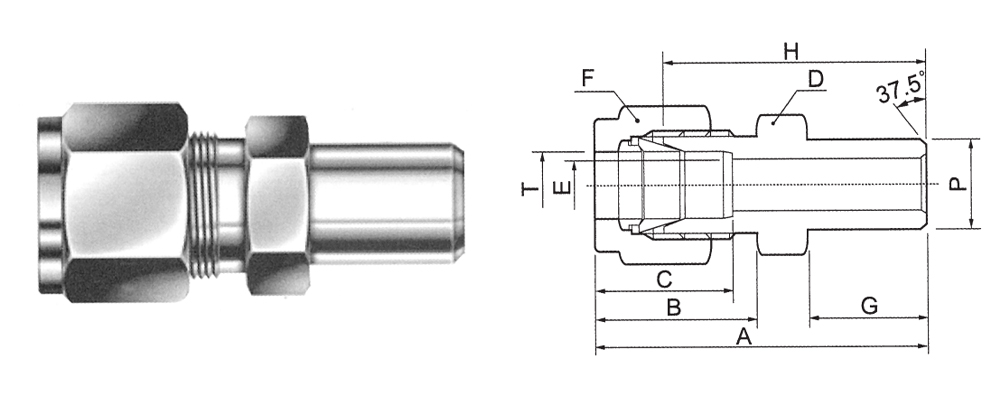

三通接头适配管材外径 |
MALE PIPE SIZI P 外径 |
产品型号 |
A |
B |
C |
D |
E |
F |
G |
H |
|
1/8 |
10.29 |
ODBW-01-1P |
31.4 |
16.5 |
14 |
12 |
2.4 |
12 |
9.7 |
23.9 |
|
1/4 |
10.29 |
ODBW-02-1P |
35.9 |
17.8 |
15.8 |
14 |
4.8 |
14 |
9.7 |
25.7 |
|
114 |
13.72 |
ODBW-02-2P |
38 |
17.8 |
15.8 |
14 |
4.8 |
14 |
14.2 |
30.2 |
|
3/8 |
10.29 |
ODBW-03-1P |
36.6 |
19.6 |
19.6 |
17 |
5.1 |
17 |
9.7 |
29 |
|
3/8 |
13.72 |
ODBW-03-2P |
40.1 |
19.6 |
19.6 |
17 |
7.1 |
17 |
14.2 |
32.5 |
|
3/8 |
17.15 |
ODBW-03-3P |
40.1 |
19.6 |
19.6 |
19 |
7.1 |
17 |
14.2 |
32.5 |
|
3/8 |
21.35 |
ODBW-03-4P |
46.5 |
19.6 |
19.6 |
22 |
7.1 |
17 |
19 |
38.9 |
|
1/2 |
13.72 |
ODBW-04-2P |
43.5 |
22.2 |
23.4 |
22 |
7.1 |
22 |
14.2 |
33.3 |
|
1/2 |
17.15 |
ODBW-04-3P |
43.5 |
22.2 |
23.4 |
22 |
9.5 |
22 |
14.2 |
33.3 |
|
1/2 |
21.35 |
ODBW-04-4P |
49.1 |
22.2 |
23.4 |
22 |
10.4 |
22 |
19 |
38.9 |
|
1/2 |
26.67 |
ODBW-04-6P |
50.5 |
22.2 |
23.4 |
27 |
10.4 |
22 |
19 |
40.4 |
|
3/4 |
21.35 |
ODBW-06-4P |
50.7 |
22.4 |
24.4 |
27 |
10.4 |
30 |
19 |
40.3 |
|
3/4 |
26.67 |
ODBW-06-6P |
50.7 |
22.4 |
24.4 |
27 |
15.7 |
30 |
19 |
40.3 |
|
1" |
33.4 |
ODBW-08-8P |
62.7 |
27 |
31.7 |
35 |
22.4 |
38 |
23.9 |
50 |
用于连接公制规格的仪表管与工艺管道
|
三通接头适配管材外径 |
外螺纹管规格 外径（单位：毫米） |
产品型号 |
A |
B |
C |
D |
E |
F |
G |
H |
|
3 |
10.29 |
ODBW-3-1P |
30.1 |
16 |
13.5 |
12 |
2.4 |
12 |
9.7 |
23.1 |
|
4 |
10.29 |
ODBW-4-1P |
30.8 |
16.2 |
13.7 |
12 |
3 |
12 |
9.7 |
24.1 |
|
6 |
10.29 |
ODBW-6-1P |
33.5 |
17.8 |
15.8 |
14 |
4.8 |
14 |
9.7 |
25.7 |
|
6 |
13.72 |
ODBW-6-2P |
38 |
17.8 |
15.8 |
14 |
4.8 |
14 |
14.2 |
30.2 |
|
8 |
10.29 |
ODBW-8-1P |
34.4 |
18.7 |
16.7 |
14 |
5.1 |
16 |
9.7 |
26.7 |
|
8 |
13.72 |
ODBW-8-2P |
38.9 |
18.7 |
16.7 |
16 |
6.4 |
16 |
14.2 |
31.2 |
|
8 |
21.34 |
ODBW-8-4P |
45 |
18.7 |
16.7 |
22 |
6.4 |
16 |
19 |
37.3 |
|
10 |
13.72 |
ODBW-10-2P |
40.9 |
19.6 |
19.6 |
17 |
7.1 |
19 |
14.2 |
33.3 |
|
10 |
17.15 |
ODBW-10-3P |
40.9 |
19.6 |
19.6 |
19 |
7.9 |
19 |
14.2 |
33.3 |
|
10 |
21.34 |
ODBW-10-4P |
45.7 |
19.6 |
19.6 |
22 |
7.9 |
19 |
19 |
38.1 |
|
12 |
13.72 |
ODBW-12-2P |
44.1 |
22.8 |
23.8 |
22 |
7.1 |
22 |
14.2 |
33.3 |
|
12 |
17.15 |
ODBW-12-3P |
44.1 |
22.8 |
23.8 |
22 |
9.5 |
22 |
14.2 |
33.3 |
|
12 |
21.34 |
ODBW-12-4P |
49.7 |
22.8 |
23.8 |
22 |
9.5 |
22 |
19 |
38.9 |
|
14 |
17.15 |
ODBW-14-3P |
44.8 |
22.8 |
24.8 |
24 |
10.3 |
27 |
14.2 |
34 |
|
16 |
21.34 |
ODBW-16-4P |
49.3 |
22.4 |
24.4 |
24 |
12.7 |
27 |
19 |
38.9 |
|
16 |
26.67 |
ODBW-16-6P |
50.7 |
22.4 |
24.4 |
27 |
12.7 |
27 |
19 |
40.3 |
|
18 |
21.34 |
ODBW-18-4P |
51.2 |
22.8 |
24.8 |
27 |
10.4 |
30 |
19 |
40.4 |
|
20 |
26.67 |
ODBW-20-6P |
52.7 |
23.5 |
25.5 |
30 |
15.9 |
32 |
19 |
42.2 |
除非另有说明，所有尺寸均以毫米为单位，仅供参考，如有更改另行通知。
本公司专业制造与销售符合国标（GB）、美标（ANSI/ASME）、英标（BS）的不锈钢管件与阀门。公司配备数控加工中心、材料检测及热处理设备，拥有经验丰富的技术团队与稳定的生产队伍，依托完善的质量管理体系与可靠的售后服务，面向国内外客户提供产品与服务。
主营产品包括：卡套式接头、螺纹接头、仪表管件、仪表针阀、仪表球阀、卡套针阀、卡套球阀、紧凑型高压仪表针阀、紧凑型高压仪表球阀、高压止回阀等，主体材质为 SS316 不锈钢。产品广泛应用于石油化工、油气、电力、制药、食品、造纸、船舶及通用机械等行业。
公司对各生产环节实施质量管控，以成熟工艺与规范管理保障产品稳定性。秉持品质为本、用心服务、诚信经营的理念，打造 “NB‑KSL” 品牌，致力于为客户创造长期价值，携手合作共赢。
NB-KSL® 卡套式管接头是一种兼具密封与夹持功能的机械结构。它通过独特的力学设计与几何结构，实现无泄漏连接。 安装与工作过程： 将管材插入完整的接头组件中，直至其端面贴合接头体（1）的肩部位置。 顺时针旋紧螺母时，产生的机械力将驱动两个卡套螺母（4）与接头本体之间向前移动。 后卡套（3）被向前推动，压紧前卡套（2） 的锥形尾部，使前卡套被挤入接头本体的锥形孔中。 前卡套在被挤压变形的同时...
NB-KSL® 自 2007 年成立以来，专注于为高压工况提供多材质的管材与管路连接件。凭借近三年在研发领域的持续投入，NB-KSL® 在高压仪表产品领域积累了良好口碑，产品性能得到市场广泛认可。 NB-KSL® 系列连接件，旨在满足石化、流体、电力、核电、电子等核心工业领域对高压管件日益增长的需求。
