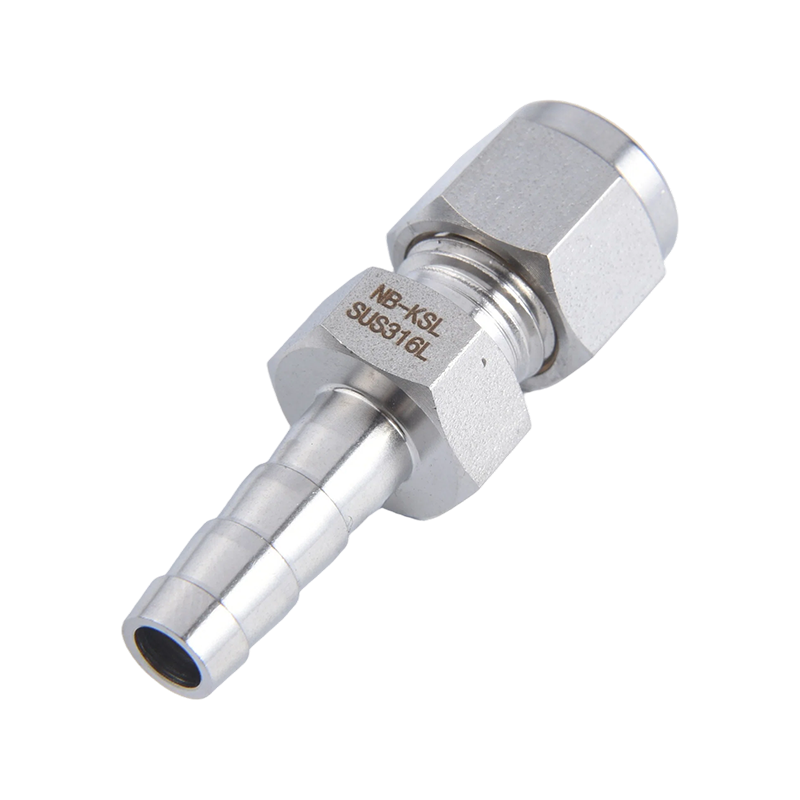

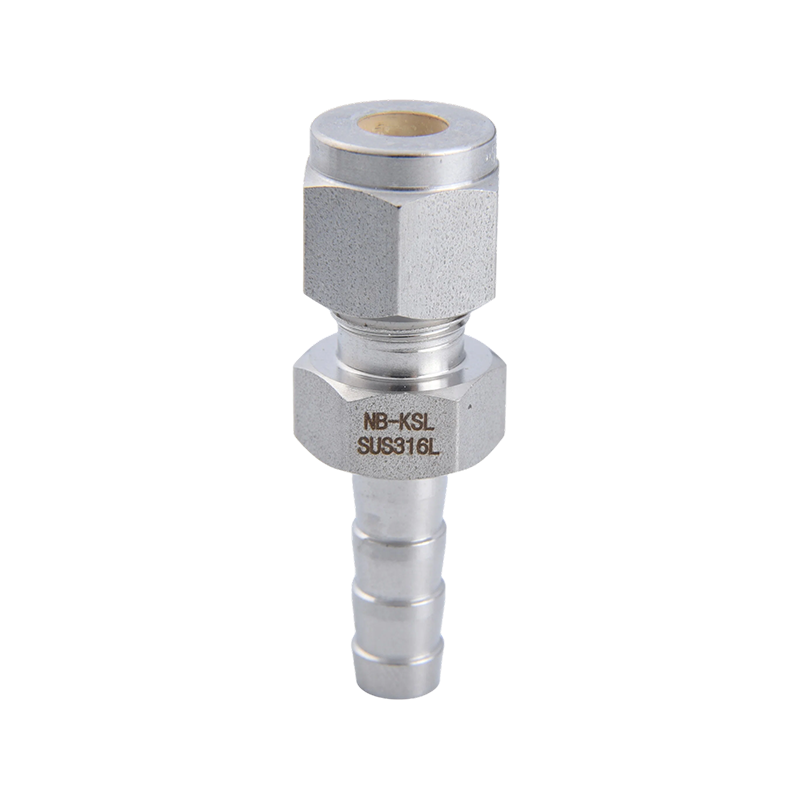

316L不锈钢卡套式宝塔接头是一种专用于流体管路系统的转接元件，其核心功能在于实现硬管（如金属管）与软管（如橡胶管、塑料管）之间的高效、密封连接。该产品本体采用316L奥氏体不锈钢制造，结合了卡套式的硬密封技术与宝塔式的机械抱紧结构。它无需焊接、无需扩口，仅通过机械拧紧即可实现金属管道的密封，同时通过倒钩结构实现软管的快速装拆，是高精密、高腐蚀、高洁净管路系统中的关键硬件。该端设计用于连接不同材质的软管，接头末端呈现阶梯状的环形凸起，形似宝塔。这些倒钩并非简单的圆环，而是设计有特定的切入角和后角。倒钩的齿顶经过硬化处理或依靠316L自身的硬度，能够轻微刺入软管内壁表层。
用于连接英制（分数制）管路
|

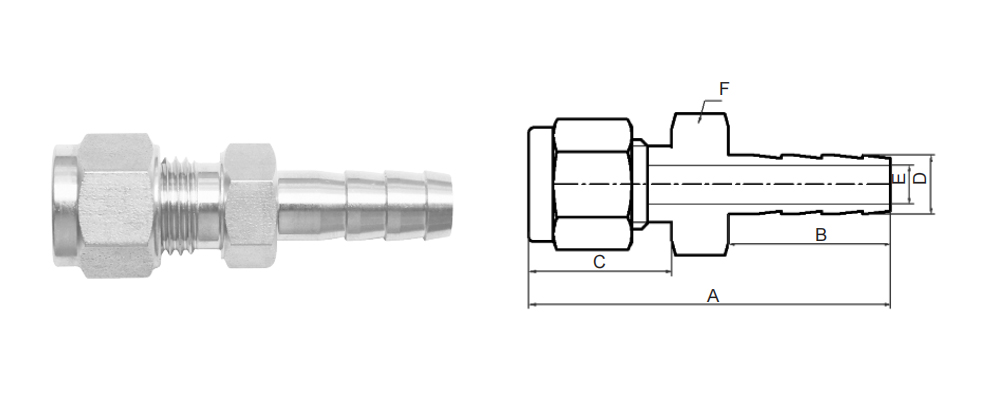

产品型号 |
T |
A |
B |
C |
E |
D |
F |
|
|
1/4-6MM |
PJOD-02-6 |
1/4 |
44.9 |
20.1 |
17.8 |
4.8 |
7.27 |
12 |
|
1/4-8MM |
PJOD-02-8 |
1/4 |
46.8 |
22.1 |
17.8 |
6 |
9 |
12 |
|
3/8-6MM |
PJOD-03-6 |
3/8 |
46.2 |
20.1 |
19.6 |
4.8 |
7.27 |
16 |
|
3/8-8MM |
PJOD-03-8 |
3/8 |
48.2 |
22.1 |
19.6 |
6 |
9 |
16 |
|
6MM-6MM |
PJOD-6-6 |
6 |
44.9 |
20.1 |
17.8 |
4.8 |
7.27 |
12 |
|
8MM-8MM |
PJOD-8-8 |
8 |
47.8 |
22.1 |
18.7 |
6 |
9 |
14 |
|
8MM-1/2 |
PJOD-8-04 |
8 |
49.5 |
23.8 |
18.7 |
6.4 |
15.12 |
17 |
|
12MM-1/2 |
PJOD-12-04 |
12 |
55.1 |
23.8 |
22.8 |
9.7 |
15.12 |
22 |
