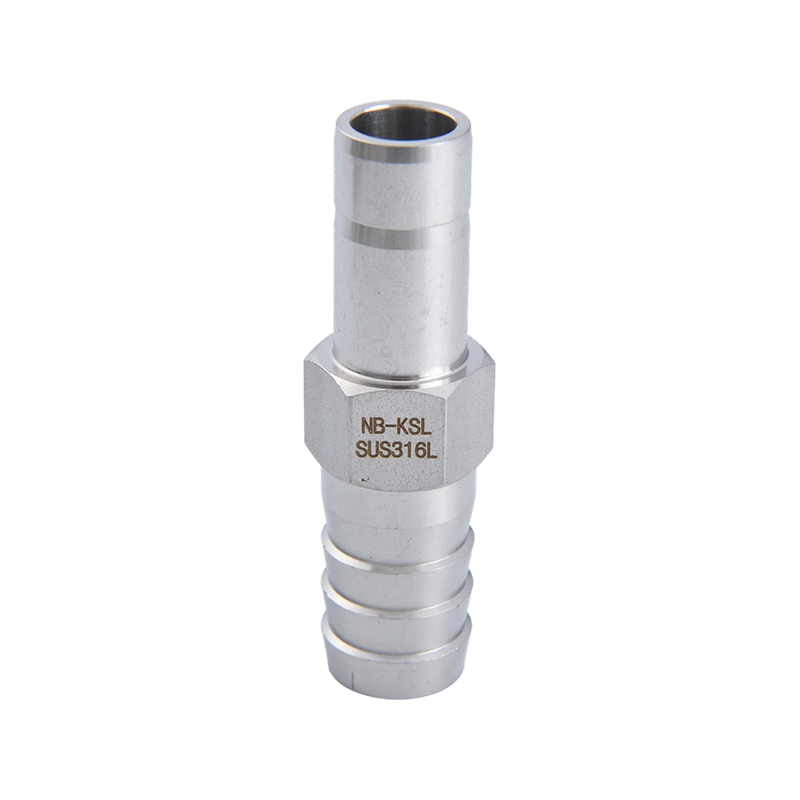

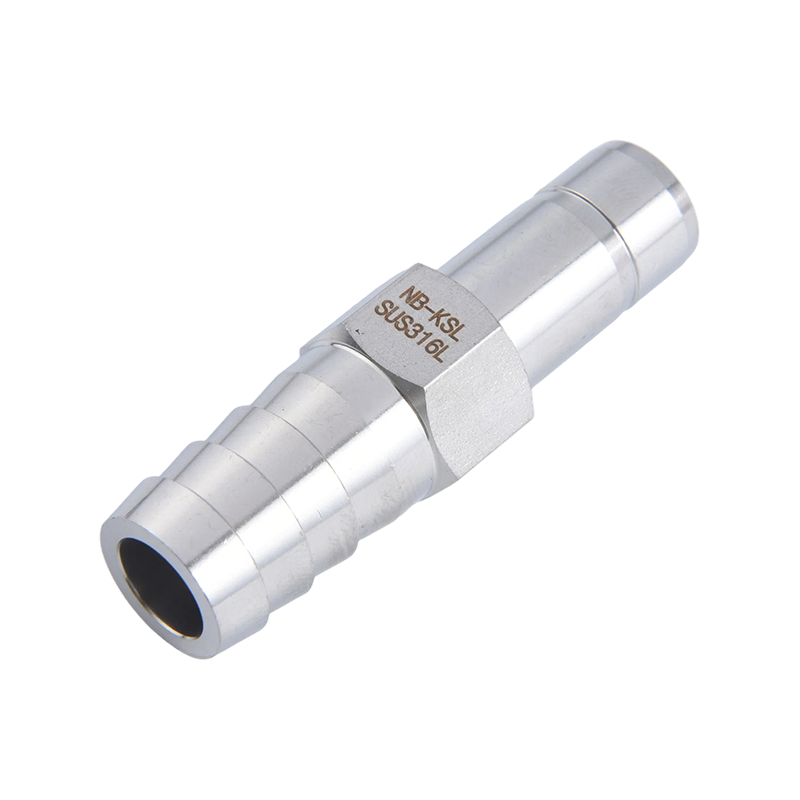

该连接器主要用于直管管道系统中，作为两段管道之间的连接部件，可实现快速安装、拆卸与维护。其结构独特，外形呈现宝塔状台阶设计，使连接器在受压、振动及温度变化时能够均匀分布应力，降低管道泄漏及磨损的风险。宝塔式结构是该连接器的核心设计理念，多层凸台设计，使连接器与管道接触面增大，增强机械稳定性；阶梯状结构可均匀分散管道内部压力和振动力，降低疲劳破坏的风险；宝塔式设计有助于形成多点密封接触，提高整体密封效果。
用于连接英制（分数制）管路
|

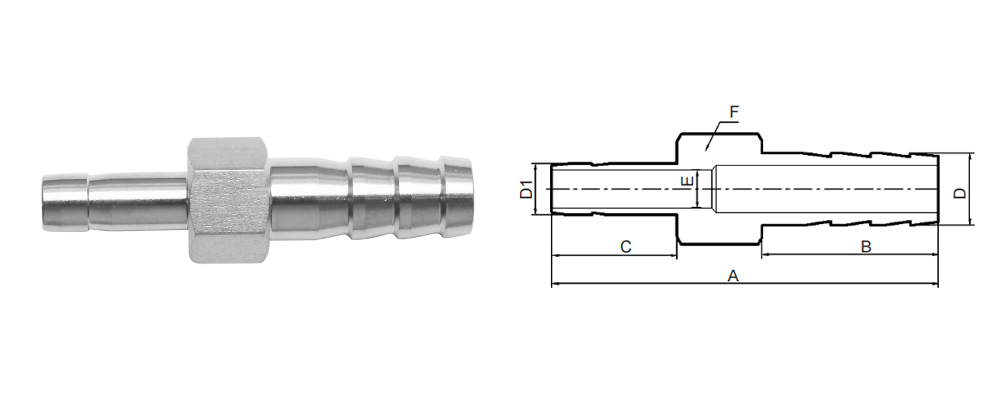

产品型号 |
A |
B |
C |
E |
D |
D1 |
F |
|
|
1/4-4MM |
PJT-02-4 |
41.4 |
15 |
15.7 |
2.5 |
4.80 |
6.35 |
12 |
|
1/4-6MM |
PJT-02-6 |
46.5 |
20.1 |
15.7 |
4.8 |
7.27 |
6.35 |
12 |
|
1/4-8MM |
PJT-02-8 |
46.5 |
22.1 |
15.7 |
4.8 |
9 |
6.35 |
12 |
|
1/4-10MM |
PJT-02-10 |
50.3 |
22.1 |
15.7 |
4.8 |
11.9 |
6.35 |
14 |
|
3/8-8MM |
PJT-03-8 |
49.3 |
22.1 |
17.6 |
6 |
9 |
9.52 |
12 |
|
3/8-10MM |
PJT-03-10 |
50.3 |
22.1 |
17.6 |
6 |
11.9 |
9.52 |
14 |
|
3/8-12MM |
PJT-03-12 |
52.1 |
23.8 |
17.6 |
7.1 |
14.5 |
9.52 |
16 |
|
1/2-8MM |
PJT-04-8 |
55.9 |
22.1 |
23.2 |
6 |
9 |
12.7 |
14 |
|
1/2-10MM |
PJT-04-10 |
55.9 |
22.1 |
23.2 |
8 |
11.9 |
12.70 |
14 |
|
1/2-12MM |
PJT-04-12 |
57.7 |
23.8 |
23.2 |
9.5 |
14.5 |
12.7 |
16 |
|
6MM-6MM |
PJT-6-6 |
46.5 |
20.1 |
15.7 |
4.8 |
7.27 |
6 |
12 |
|
8MM-8MM |
PJT-8-8 |
46.5 |
22.1 |
16.5 |
6 |
9 |
8 |
12 |
|
3/8-3/8 |
PJT-03-03 |
50.3 |
22.1 |
17.6 |
7.1 |
11.43 |
9.52 |
14 |
|
1/2-1/2 |
PJT-04-04 |
57.7 |
23.8 |
23.2 |
9.5 |
15.12 |
12.7 |
16 |
|
3/4-3/4 |
PJT-06-06 |
62 |
26.7 |
24.6 |
15 |
22.72 |
19.05 |
27 |
