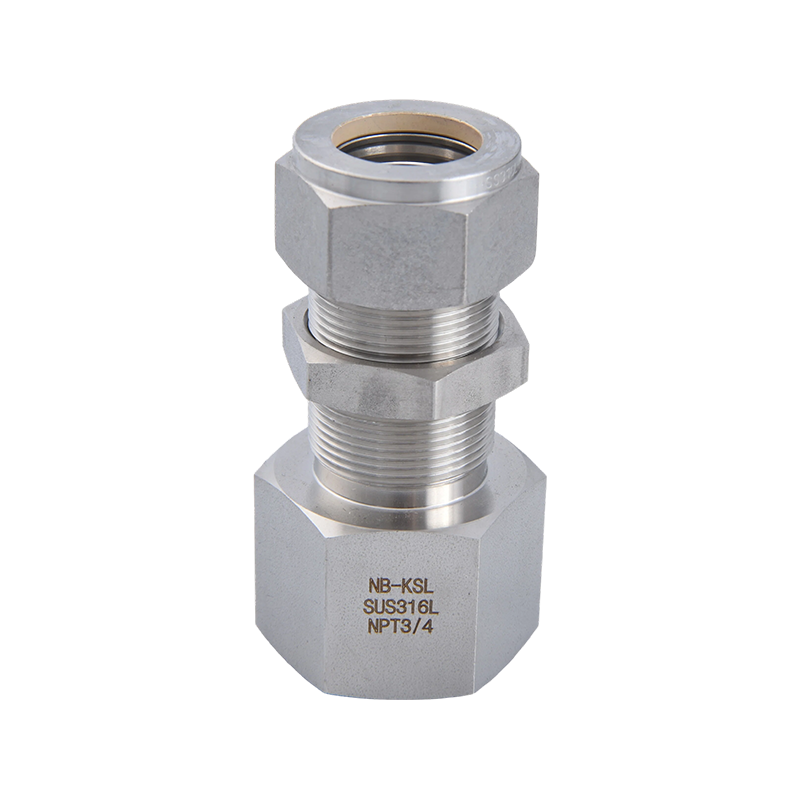

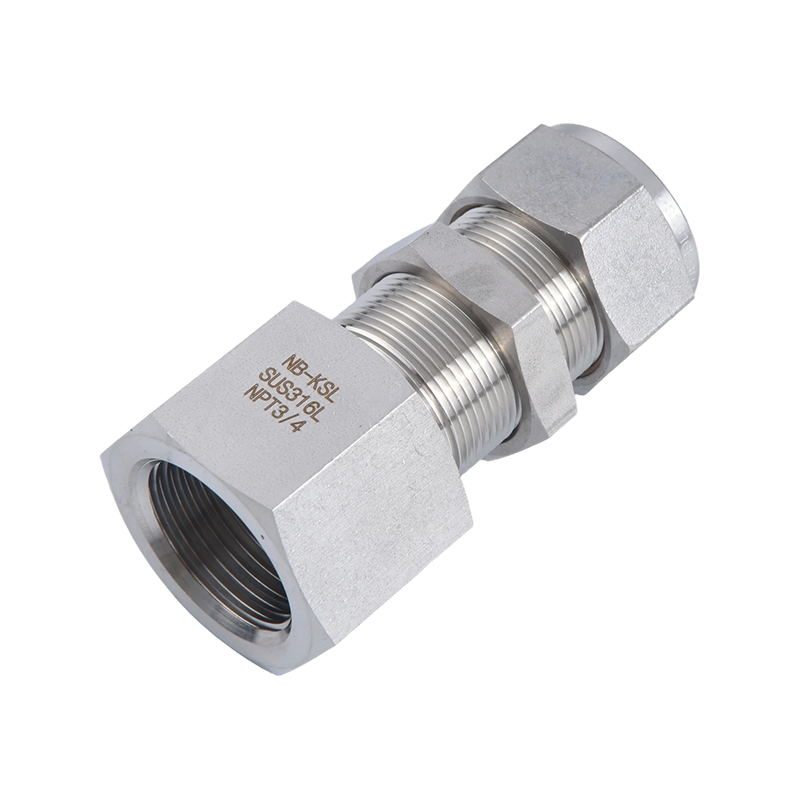

316L 不锈钢卡套式内螺纹穿板接头，融合卡套密封结构与穿板安装设计，是专用的管路穿墙连接配件。产品可在管路穿过设备壁板、控制箱体时提供稳定连接，同时通过端部内螺纹对接其他管件与仪表设备。
产品采用一体式整体加工结构，一端为卡套连接端口，一端为内螺纹端口，中段自带穿板固定结构。内部流道经过精细加工，通道顺畅，可降低压力损耗与流体湍流。
装配结构分工清晰：
前卡套在锁紧过程中形成轴向压缩，贴合管道外壁，承担主要密封作用；后卡套对管路形成径向咬合，提升夹持力度，减少高压、振动工况下的管路松动、脱落情况。穿板结构搭配螺纹段、锁紧螺母与固定垫片，可稳固固定在面板与壁板上，保障整体安装稳定性。

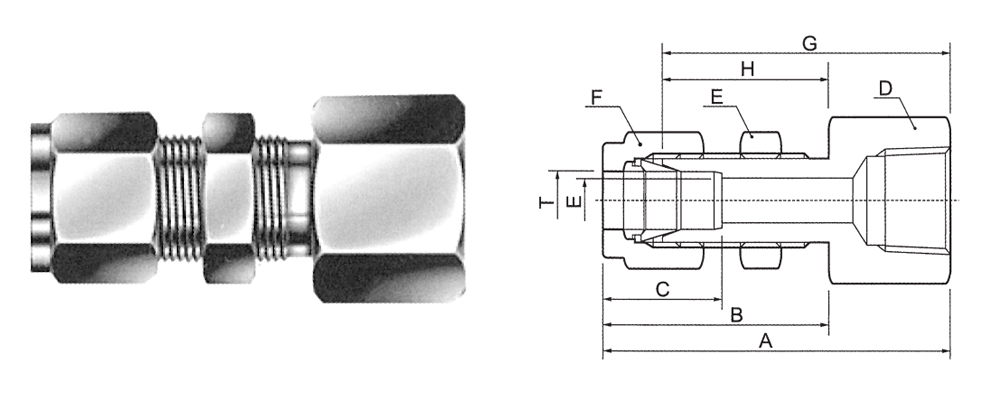

卡套式内螺纹穿板接头
(公制 )
|
产品型号 |
T 管材 外径 |
PT-NPT内螺纹管尺寸 |
A |
D |
E |
F |
G |
H |
面板钻孔机 |
最大适配面板厚度 |
|
BFC-6-1 |
6 |
1/8 |
47.4 |
16 |
4.8 |
14 |
39.6 |
26.2 |
11.5 |
10.2 |
|
BFC-6-2 |
6 |
1/4 |
52.2 |
19 |
4.8 |
14 |
44.4 |
26.2 |
11.5 |
10.2 |
|
BFC-8-2 |
8 |
1/4 |
54.4 |
19 |
6.4 |
16 |
46.7 |
28.2 |
13.1 |
11.2 |
|
BFC-10-4 |
10 |
1/2 |
61.6 |
27 |
7.9 |
19 |
54.01 |
29.4 |
16.3 |
11.2 |
|
BFC-12-4 |
12 |
1/2 |
67.2 |
27 |
9.5 |
22 |
56.4 |
31.8 |
19.5 |
12.7 |
|
BFC-14-4 |
14 |
1/4 |
67.9 |
27 |
11.1 |
27 |
57.1 |
32.5 |
22.8 |
12.7 |
|
BFC-01-1 |
1/8 |
1/8 |
45.6 |
14 |
2.4 |
12 |
38.1 |
24.2 |
8.3 |
11.2 |
|
BFC-02-1 |
1/4 |
1/8 |
47.4 |
16 |
4.8 |
14 |
39.6 |
26.2 |
11.5 |
10.2 |
|
BFC-02-2 |
1/4 |
1/4 |
52.2 |
19 |
4.8 |
14 |
44.4 |
26.2 |
11.5 |
10.2 |
|
BFC-03-2 |
3/8 |
1/4 |
55.4 |
19 |
7.1 |
17 |
47.8 |
29.5 |
14.7 |
11.2 |
|
BFC-03-3 |
3/8 |
3/8 |
57 |
22 |
7.9 |
17 |
49.4 |
29.5 |
14.7 |
11.2 |
|
BFC-04-3 |
1/2 |
3/8 |
61.8 |
24 |
10.4 |
22 |
51.6 |
31.8 |
19.5 |
12.7 |
|
BFC-04-4 |
1/2 |
1/2 |
66.6 |
27 |
10.4 |
22 |
56.4 |
31.8 |
19.5 |
12.7 |
|
BFC-06-6 |
3/4 |
3/4 |
74 |
35 |
15.7 |
30 |
63.6 |
37.3 |
26 |
16.8 |
除非另有说明，所有尺寸均以毫米为单位，仅供参考，如有更改另行通知。
