产品采用 316L 奥氏体不锈钢材质，搭配成熟的卡套机械密封结构，可在高压、高温及腐蚀工况下保持稳定的密封效果与机械性能。相较于常规 304 不锈钢，316L 材质耐腐蚀表现更佳，可在酸碱、盐类介质环境中长期稳定使用。
产品采用数控一体加工主体，搭配前卡套、后卡套与锁紧螺母，构成完整的管路连接系统。接头内部流道经过精细加工，内壁顺滑，可减少流体阻力。
安装工作状态稳定：前卡套在轴向压缩作用下与管路外壁紧密贴合，形成金属对金属密封，保障连接密封性；后卡套提供机械支撑与锁紧力，稳固夹持管路，提升接口整体抗振能力。

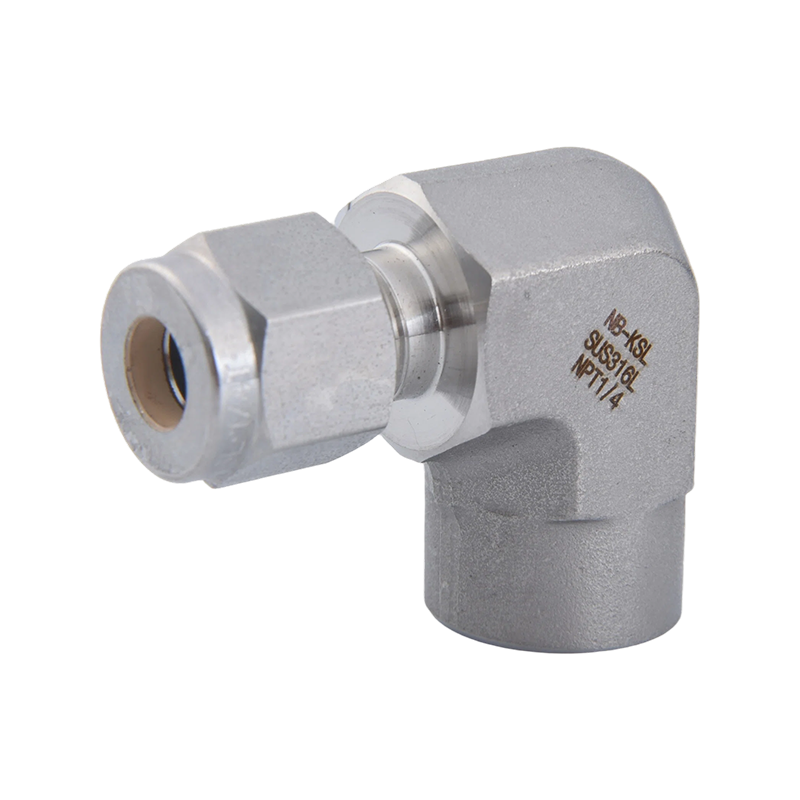

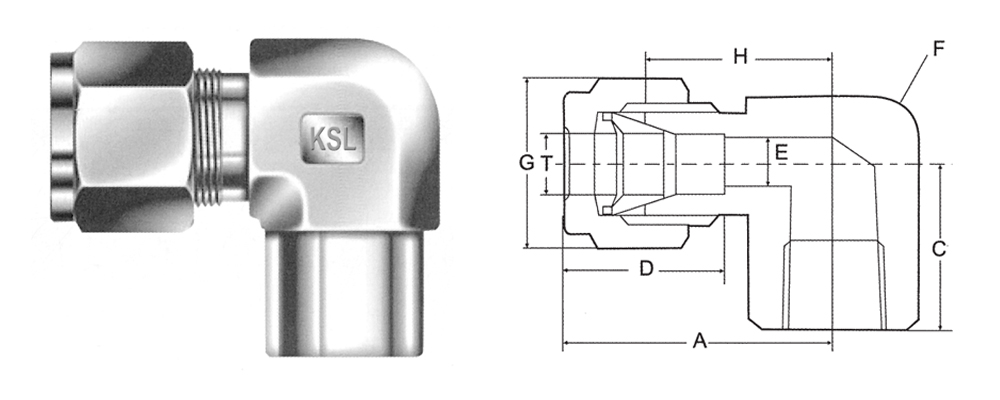

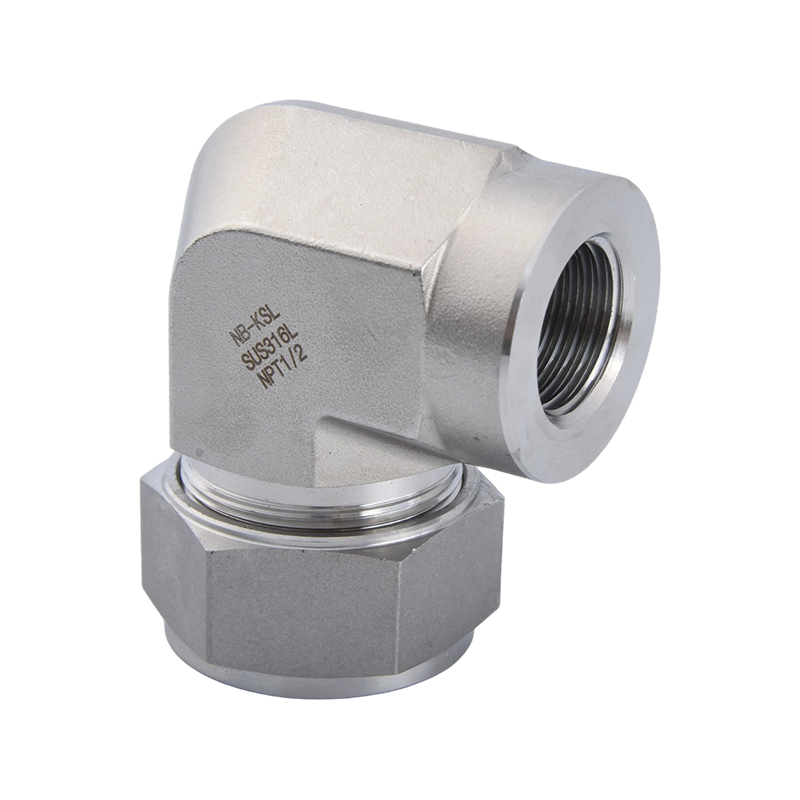

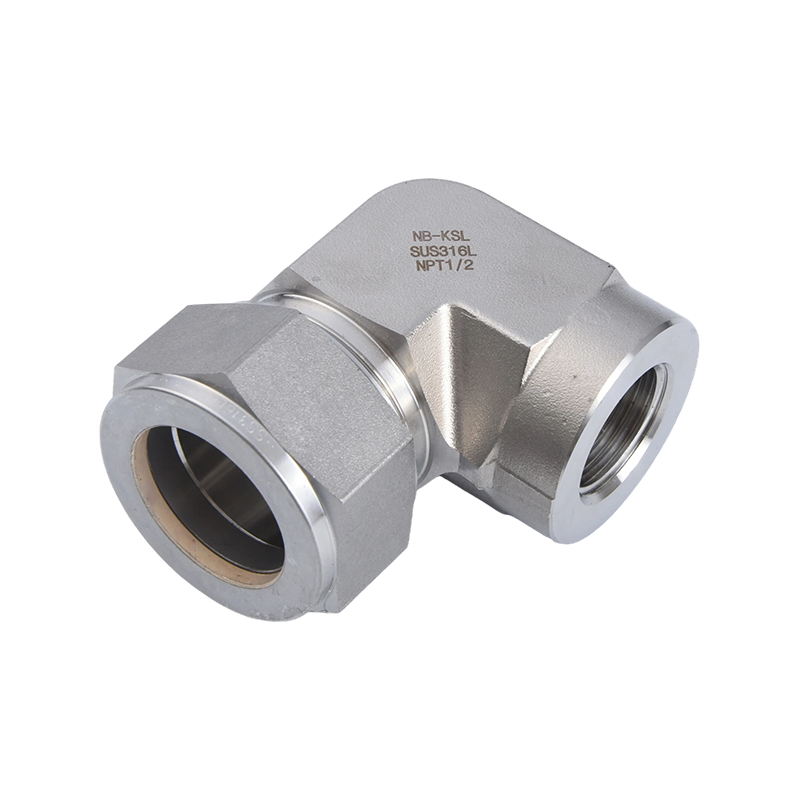

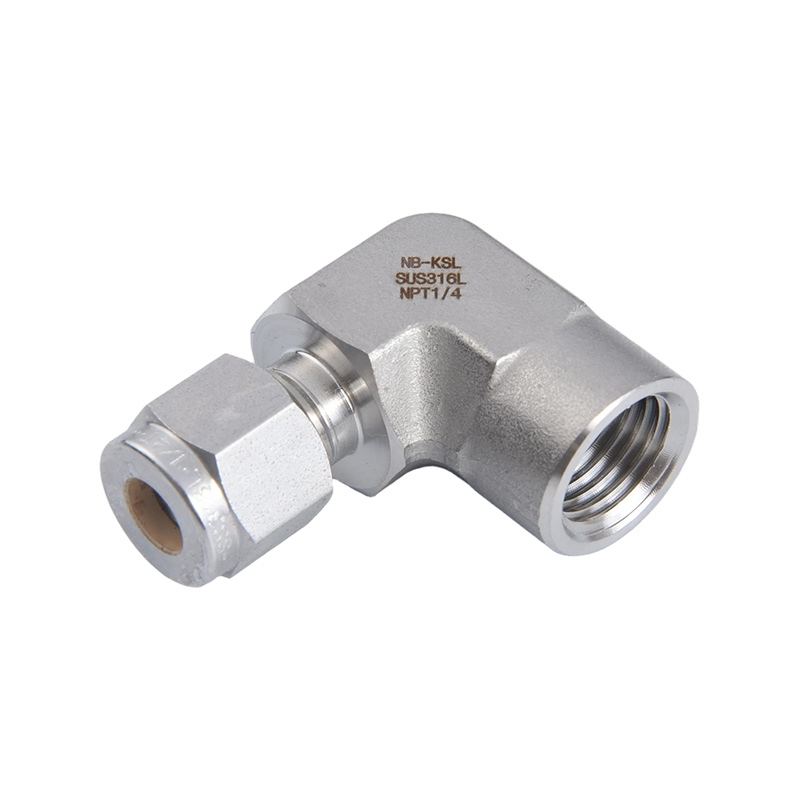

内螺纹弯头
(公制 )
|
产品型号 |
三通接头适配管材外径 |
规格外螺纹管螺纹规格 |
A |
C |
D |
E |
E2 |
F |
G |
H |
|
FE-6-1 |
6 |
1/8 |
27.4 |
19.1 |
15.8 |
4.8 |
8 |
15 |
14 |
19.6 |
|
FE-6-2 |
6 |
1/4 |
30.2 |
22.4 |
15.8 |
4.8 |
11 |
17 |
14 |
22.4 |
|
FE-6-3 |
6 |
3/8 |
31.7 |
22.4 |
15.8 |
4.8 |
15 |
21 |
14 |
23.9 |
|
FE-6-4 |
6 |
1/2 |
35.3 |
28.5 |
15.8 |
4.8 |
18.5 |
28 |
14 |
27.5 |
|
FE-8-1 |
8 |
1/8 |
28.7 |
19.1 |
16.7 |
6.4 |
8 |
15 |
16 |
21 |
|
FE-8-2 |
8 |
1/4 |
30.1 |
22.4 |
16.7 |
6.4 |
11 |
17 |
16 |
23 |
|
FE-8-3 |
8 |
3/8 |
31.7 |
22.4 |
16.7 |
6.4 |
15 |
21 |
16 |
24 |
|
FE-8-4 |
8 |
1/2 |
35.7 |
28.5 |
16.7 |
6.4 |
18.5 |
28 |
16 |
27.5 |
|
FE-10-1 |
10 |
1/8 |
31.6 |
21 |
19.6 |
7.9 |
8 |
17 |
19 |
24 |
|
FE-10-2 |
10 |
1/4 |
31.6 |
22.4 |
19.6 |
7.9 |
11 |
17 |
19 |
24 |
|
FE-10-3 |
10 |
3/8 |
32.6 |
22.4 |
19.6 |
7.9 |
15 |
21 |
19 |
25 |
|
FE-10-4 |
10 |
1/2 |
36.1 |
28.5 |
19.6 |
7.9 |
18.5 |
28 |
19 |
28.5 |
|
FE-12-1 |
12 |
1/8 |
36.7 |
22.4 |
23.8 |
9.5 |
8 |
21 |
22 |
25.9 |
|
FE-12-2 |
12 |
1/4 |
36.7 |
22.4 |
23.8 |
9.5 |
11 |
21 |
22 |
25.9 |
|
FE-12-3 |
12 |
3/8 |
36.7 |
22.4 |
23.8 |
9.5 |
15 |
21 |
22 |
25.9 |
|
FE-12-4 |
12 |
1/2 |
39.3 |
28.5 |
23.8 |
9.5 |
18.5 |
28 |
22 |
28.5 |
|
FE-12-6 |
12 |
3/4 |
42.8 |
33.5 |
23.8 |
9.5 |
21.8 |
32 |
22 |
32 |
|
FE-14-3 |
14 |
3/8 |
38.8 |
28 |
24.8 |
11.1 |
15 |
24 |
27 |
28 |
|
FE-14-4 |
14 |
1/2 |
39.3 |
28.5 |
24.8 |
11.1 |
18.5 |
28 |
27 |
28.5 |
|
FE-14-6 |
14 |
3/4 |
42.8 |
33.5 |
24.8 |
11.1 |
21.8 |
32 |
27 |
32 |
|
FE-15-3 |
15 |
3/8 |
38.4 |
28 |
24.4 |
11.9 |
15 |
24 |
27 |
28 |
|
FE-15-4 |
15 |
1/2 |
38.9 |
28.5 |
24.4 |
11.9 |
18.5 |
28 |
27 |
28.5 |
|
FE-15-6 |
15 |
3/4 |
42.4 |
33.5 |
24.4 |
11.9 |
21.8 |
32 |
27 |
32 |
|
FE-16-3 |
16 |
3/8 |
38.4 |
28 |
24.4 |
12.7 |
12.7 |
24 |
27 |
28 |
|
FE-16-4 |
16 |
1/2 |
38.9 |
28.5 |
24.4 |
12.7 |
18.5 |
28 |
27 |
28.5 |
|
FE-16-6 |
16 |
3/4 |
42.4 |
33.5 |
24.4 |
12.7 |
21.8 |
32 |
27 |
32 |
|
FE-18-3 |
18 |
3/8 |
39.3 |
25.4 |
24.8 |
15.1 |
15 |
28 |
30 |
28.5 |
|
FE-18-4 |
18 |
1/2 |
39.3 |
28.4 |
24.8 |
15.1 |
18.5 |
28 |
30 |
28.5 |
|
FE-18-6 |
18 |
3/4 |
42.8 |
33.5 |
24.8 |
15.1 |
21.8 |
32 |
30 |
32 |
|
FE-20-4 |
20 |
1/2 |
43 |
33.5 |
25.5 |
15.9 |
18.5 |
32 |
32 |
32.5 |
|
FE-20-6 |
20 |
3/4 |
43 |
33.5 |
25.5 |
15.9 |
21.8 |
32 |
32 |
32.5 |
|
FE-22-4 |
22 |
1/2 |
43 |
33.5 |
25.5 |
18.3 |
18.5 |
32 |
32 |
32.5 |
|
FE-22-6 |
22 |
3/4 |
43 |
33.5 |
25.5 |
18.3 |
21.8 |
32 |
32 |
32.5 |
|
FE-25-4 |
25 |
1/2 |
47.7 |
35 |
31.7 |
21.8 |
18.5 |
34.5 |
38 |
35 |
|
FE-25-6 |
25 |
3/4 |
47.7 |
35 |
31.7 |
21.8 |
21.8 |
34.5 |
38 |
35 |
(英制 )
|
FE-02-1 |
1/4 |
1/8 |
27.4 |
19.1 |
15.8 |
4.8 |
8 |
15 |
14 |
19.6 |
|
FE-02-2 |
1/4 |
1/4 |
30.2 |
22.4 |
15.8 |
4.8 |
11 |
17 |
14 |
22.4 |
|
FE-02-3 |
1/4 |
3/8 |
30.2 |
23.9 |
15.8 |
4.8 |
15 |
21 |
14 |
22.4 |
|
FE-02-4 |
1/4 |
1/2 |
36.3 |
27.5 |
15.8 |
4.8 |
18.5 |
28 |
14 |
28.5 |
|
FE-03-1 |
3/8 |
1/8 |
30.7 |
19.8 |
19.6 |
7.1 |
8 |
17 |
17 |
23.1 |
|
FE-03-2 |
3/8 |
1/4 |
31.6 |
22.4 |
19.6 |
7.1 |
11 |
17 |
17 |
24 |
|
FE-03-3 |
3/8 |
3/8 |
32.6 |
22.4 |
19.6 |
7.1 |
15 |
21 |
17 |
25 |
|
FE-03-4 |
3/8 |
1/2 |
36.1 |
28.5 |
19.6 |
7.1 |
18.5 |
28 |
17 |
28.5 |
|
FE-04-1 |
1/2 |
1/8 |
36.1 |
22.4 |
23.4 |
10.4 |
8 |
21 |
22 |
25.9 |
|
FE-04-2 |
1/2 |
1/4 |
36.1 |
22.4 |
23.4 |
10.4 |
11 |
21 |
22 |
25.9 |
|
FE-04-3 |
1/2 |
3/8 |
36.1 |
22.4 |
23.4 |
10.4 |
15 |
21 |
22 |
25.9 |
|
FE-04-4 |
1/2 |
1/2 |
38.7 |
28.5 |
23.4 |
10.4 |
18.5 |
28 |
22 |
28.5 |
|
FE-04-6 |
1/2 |
3/4 |
42.2 |
33.5 |
23.4 |
10.4 |
21.8 |
32 |
22 |
32 |
|
FE-05-6 |
5/8 |
1/2 |
42.4 |
33.5 |
24.4 |
12.7 |
21.8 |
32 |
27 |
32 |
|
FE-06-4 |
3/4 |
3/4 |
38.9 |
28.4 |
24.4 |
15.7 |
18.5 |
28 |
30 |
28.5 |
|
FE-06-6 |
3/4 |
3/4 |
42.4 |
33.5 |
24.4 |
15.7 |
21.8 |
32 |
30 |
32 |
|
FE-08-6 |
1" |
3/4 |
47.7 |
35 |
31.7 |
22.4 |
22.4 |
34.5 |
38 |
35 |
本公司专业制造与销售符合国标（GB）、美标（ANSI/ASME）、英标（BS）的不锈钢管件与阀门。公司配备数控加工中心、材料检测及热处理设备，拥有经验丰富的技术团队与稳定的生产队伍，依托完善的质量管理体系与可靠的售后服务，面向国内外客户提供产品与服务。
主营产品包括：卡套式接头、螺纹接头、仪表管件、仪表针阀、仪表球阀、卡套针阀、卡套球阀、紧凑型高压仪表针阀、紧凑型高压仪表球阀、高压止回阀等，主体材质为 SS316 不锈钢。产品广泛应用于石油化工、油气、电力、制药、食品、造纸、船舶及通用机械等行业。
公司对各生产环节实施质量管控，以成熟工艺与规范管理保障产品稳定性。秉持品质为本、用心服务、诚信经营的理念，打造 “NB‑KSL” 品牌，致力于为客户创造长期价值，携手合作共赢。
NB-KSL® 卡套式管接头是一种兼具密封与夹持功能的机械结构。它通过独特的力学设计与几何结构，实现无泄漏连接。 安装与工作过程： 将管材插入完整的接头组件中，直至其端面贴合接头体（1）的肩部位置。 顺时针旋紧螺母时，产生的机械力将驱动两个卡套螺母（4）与接头本体之间向前移动。 后卡套（3）被向前推动，压紧前卡套（2） 的锥形尾部，使前卡套被挤入接头本体的锥形孔中。 前卡套在被挤压变形的同时...
