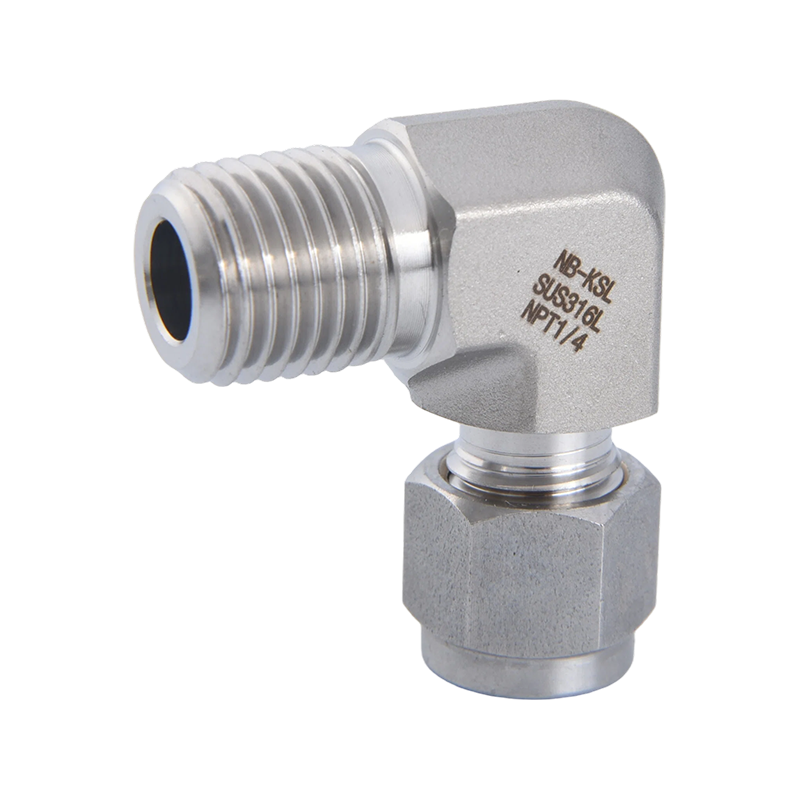

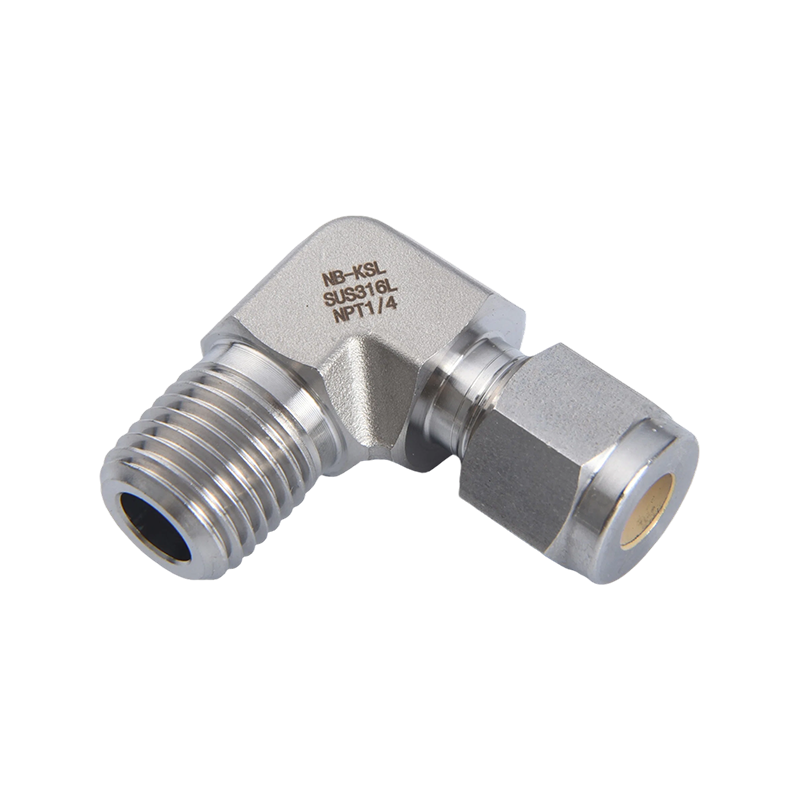

卡套式外螺纹弯头

316L 不锈钢卡套式外螺纹弯头核心优势
316L 不锈钢卡套式外螺纹弯头，是仪表管路系统中常用的转向连接件，主要用于管路 90° 转向，对接压力表、传感器、阀门等带内螺纹接口的设备。
1. 紧凑 90° 转向布局，适配密集管路
节省安装空间
在狭小密闭空间与密集管路工况中，90° 弯头可实现管路贴壁转向，有效节约安装空间，让整体管路布局规整简洁。
降低管路应力
采用精密锻造一体结构，替代人工弯管方式，可消除管路弯折处的机械应力，减少管路疲劳损坏、故障失效的情况。
2. 316L 材质性能稳定耐用
耐腐蚀表现良好
316L 低碳不锈钢具备优良的抗点蚀、抗缝隙腐蚀能力，相较常规 304 不锈钢适配性更强，可长期用于氯化物沿海环境、化学腐蚀介质等场景。
温压适配范围广
可耐受温度交替变化工况，材质结构不易因热胀冷缩出现开裂问题，保障长期使用稳定性。
3. 一体锻造结构，结构强度可靠
整体锻造工艺
产品采用整体锻造工艺加工，区别于焊接、拼装结构，无内部气孔缝隙，可适配最高 6000psi 高压工况，结构承压性能稳定。
流畅内部流道
内部流道经过精细加工，转角过渡平滑，有效减少流体湍流现象，降低管路压力损耗。
4. 双重密封结构，连接稳固
卡套端密封
采用成熟双卡套结构，前卡套负责密封、后卡套夹持固定，形成稳定的金属对金属密封结构。
螺纹端密封
外螺纹支持 NPT、BSPT 等常规规格，经精密研磨处理，搭配密封胶或 PTFE 胶带使用，可有效抵御设备长期振动，维持连接密封效果。
5. 防卡螺纹设计，安装复用便捷
硬化防卡螺纹
螺纹经过硬化处理，可有效避免安装时螺纹卡滞，支持多次拆装重组，不影响装配使用效果。
标准化简易装配
无需特殊工具与焊接动火作业，依靠标准扳手按规范紧固，即可保证连接品质统一稳定。

联系我们 联系我们
上一篇:卡套式外螺纹穿板接头 下一篇:卡套式外螺纹侧三通
  • 产品描述
  • 联系我们

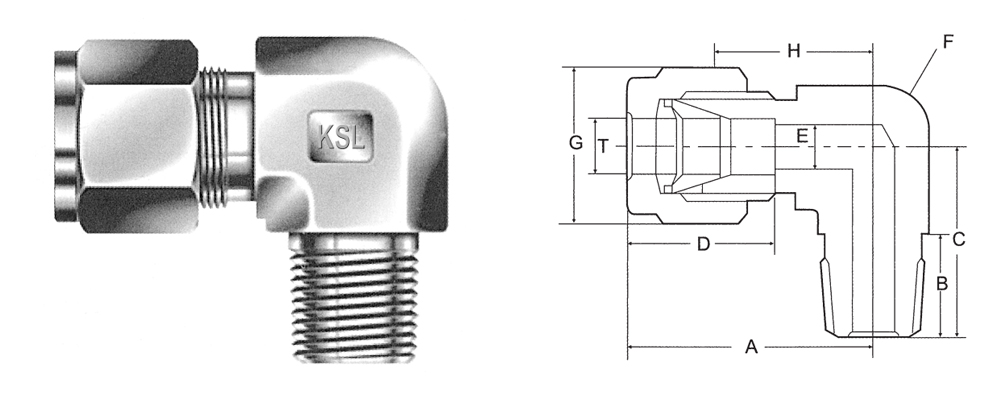

(公制 )

产品型号

三通接头适配管材外径

规格外螺纹管螺纹规格

A

B

C

D

E

F

K

G

H

ME-3-1

3

1/8

25.6

10

19.1

13.5

2.4

12.7

4.8

12

18.6

ME-3-2

3

1/4

25.6

14

23.2

13.5

2.4

15

7.1

12

18.6

ME-4-1

4

1/8

25.8

10

19.1

13.7

3

12.7

4.8

12

19.1

ME-4-2

4

1/4

25.8

14

23.2

13.7

3

15

7.1

12

19.1

ME-6-1

6

1/8

27.4

10

19.1

15.8

4.8

12.7

4.8

14

19.6

ME-6-2

6

1/4

27.4

14

23.2

15.8

4.8

15

7.1

14

19.6

ME-6-3

6

3/8

302

14

26

15.8

4.8

17.5

9.5

14

22.4

ME-6-4

6

1/2

32.2

19

33

15.8

4.8

20.6

11.9

14

24.4

ME-8-1

8

1/8

29

10

21.1

16.7

6.4

15

4.8

16

21.3

ME-8-2

8

1/4

29

14

23.2

16.7

6.4

15

7.1

16

21.3

ME-8-3

8

3/8

30.8

14

26

16.7

6.4

17.5

9.5

16

23.1

ME-8-4

8

1/2

32.8

19

33

16.7

6.4

20.6

11.9

16

25.1

ME-10-1

10

1/8

31.5

10

21.9

19.6

7.9

17

4.8

19

23.9

ME-10-2

10

1/4

31.5

14

26

19.6

7.9

17.5

7.1

19

23.9

ME-10-3

10

3/8

31.5

14

26

19.6

7.9

17.5

9.5

19

23.9

ME-10-4

10

1/2

33.5

19

33

19.6

7.9

20.6

11.9

19

25.9

ME-12-1

12

1/8

36.7

10

25.7

23.8

9.5

21

4.8

22

25.9

ME-12-2

12

1/4

36.7

14

28

23.8

9.5

20.6

7.1

22

25.9

ME-12-3

12

3/8

36.7

14

28

23.8

9.5

20.6

9.5

22

25.9

ME-12-4

12

1/2

36.7

19

33

23.8

9.5

20.6

11.9

22

25.9

ME-12-6

12

3/4

40.5

19

38.8

23.8

9.5

28

15.9

22

29.7

ME-12-8

12

1"

45.6

22

46.5

23.8

9.5

34.5

21.5

22

34.8

ME-14-3

14

3/8

38.7

14

29

24.8

11.1

23

9.5

27

27.9

ME-14-4

14

1/2

38.7

17

32

24.8

11.1

23

11.9

27

27.9

ME-14-6

14

3/4

40.5

19

38.8

24.8

11.1

28

15.9

27

29.7

ME-15-3

15

3/8

38.3

14

29

24.4

11.9

23

9.5

27

27.9

ME-15-4

15

1/2

38.3

17

32

24.4

11.9

23

11.9

27

27.9

ME-15-6

15

3/4

40.1

19

38.8

24.4

11.9

28

15.9

27

29.7

ME-16-3

16

3/8

38.3

14

29

24.4

12.7

23

9.5

27

27.9

ME-16-4

16

1/2

38.3

17

32

24.4

12.7

23

11.9

27

27.9

ME-16-6

16

3/4

40.1

19

38.8

24.4

12.7

28

15.9

27

29.7

ME-18-3

18

3/8

39.3

13.5

30

24.8

15.1

28

9.5

30

28.5

ME-18-4

18

1/2

40.5

17

36.8

24.8

15.1

28

11.9

30

29.7

ME-18-6

18

3/4

40.5

19

38.8

24.8

15.1

28

15.9

30

29.7

ME-20-4

20

1/2

42.5

19

38.5

25.5

15.9

32

11.9

32

32

ME-20-6

20

3/4

42.5

19

38.5

25.5

15.9

32

15.9

32

32

ME-22-4

22

1/2

42.5

19

38.5

25.5

18.3

32

11.9

32

32

ME-22-6

22

3/4

42.5

19

38.5

25.5

18.3

32

15.9

32

32

ME-22-8

22

1"

46

22

46.5

25.5

18.3

34.5

21.5

32

35.5

ME-25-4

25

1/2

49.5

19

41.7

31.7

21.8

34.5

11.9

38

36.8

ME-25-6

25

3/4

49.5

19

41.7

31.7

21.8

34.5

15.9

38

36.8

ME-25-8

25

1

49.5

22

46.5

31.7

21.8

34.5

21.5

38

36.8


(英制 )

产品型号

三通接头适配管材外径

 规格外螺纹管螺纹规格

A

B

C

D

E

F

K

G

H

ME-01-1

1/8

1/8

26.1

10

19.1

14

2.4

12.7

4.8

12

18.6

 ME-01-2

1/8

1/4

26.1

14

23.2

14

2.4

15

7.1

12

18.6

ME-015-1

3/16

1/8

25.8

10

19.1

13.7

3

12.7

4.8

12

19.1

ME-015-2

3/16

1/4

25.8

14

23.2

13.7

3

15

7.1

12

19.1

ME-02-1

1/4

1/8

27.4

10

19.1

15.8

4.8

12.7

4.8

14

19.6

ME-02-2

1/4

1/4

27.4

14

23.2

15.8

4.8

15

7.1

14

19.6

ME-02-3

1/4

3/8

30.2

14

26

15.8

4.8

17.5

9.5

14

22.4

ME-02-4

1/4

1/2

32.2

19

33

15.8

4.8

20.6

11.9

14

24.4

ME-03-1

3/8

1/8

28.9

10

21.1

19.6

7.1

15

4.8

17

21.3

ME-03-2

3/8

1/4

28.9

14

24.2

19.6

7.1

15

7.1

17

21.3

ME-03-3

3/8

3/8

31.5

14

26

19.6

7.1

17.5

9.5

17

23.9

ME-03-4

3/8

1/2

33.5

19

33

19.6

7.1

20.6

11.9

17

25.9

ME-04-1

1/2

1/8

36.1

10

25.7

23.4

10.4

20.6

4.8

22

25.9

ME-04-2

1/2

1/4

36.1

14

28

23.4

10.4

20.6

7.1

22

25.9

ME-04-3

1/2

3/8

36.1

14

28

23.4

10.4

20.6

9.5

22

25.9

ME-04-4

1/2

1/2

36.1

19

33

23.4

10.4

20.6

11.9

22

25.9

ME-04-6

1/2

3/4

39.9

19

38.8

23.4

10.4

28

15.9

22

29.7

ME-04-8

1/2

1"

45

22

46.5

23.4

10.4

34.5

21.5

22

34.8

ME-05-3

5/8

3/8

38.3

14

29

24.4

12.7

23

9.5

27

27.9

ME-05-4

5/8

1/2

38.3

17

32

24.4

12.7

23

11.9

27

27.9

ME-05-6

5/8

3/4

40.1

19

38.8

24.4

12.7

28

15.9

27

29.7

ME-06-3

3/4

3/8

40.1

14

33.8

24.4

15.7

28

9.5

30

29.7

ME-06-4

3/4

1/2

40.1

17

36.8

24.4

15.7

28

11.9

30

29.7

ME-06-6

3/4

3/4

40.1

19

38.8

24.4

15.7

28

15.9

30

29.7

ME-06-8

3/4

1"

45.2

22

46.5

24.4

15.7

34.5

21.5

30

34.8

ME-08-4

 1"

1/2

49.5

19

41.7

31.7

22.4

34.5

11.9

38

36.8

ME-08-6

 1"

3/4

49.5

19

41.7

31.7

22.4

34.5

15.9

38

36.8

ME-08-8

 1"

1"

49.5

22

46.5

31.7

22.4

34.5

21.5

38

36.8


(英制 )

产品型号

三通接头适配管材外径

G-NPT外螺纹管尺寸

A

B

C

D

E

F

K

G

H

ME-01-01-G

1/8

1/8

26.1

7.1

20.1

14

2.4

15

4.8

12

18.6

ME-02-01-G

1/4

1/8

27.4

7.1

20.1

15.8

4.8

15

4.8

14

19.6

ME-02-02-G

1/4

1/4

30.7

11.2

25.2

15.8

4.8

17.5

6.4

14

22.9

ME-02-03-G

1/4

3/8

31.7

12

25.9

15.8

4.8

21

7.9

14

23.9

ME-02-04-G

1/4

1/2

35.5

14.2

37.2

15.8

4.8

28

11.9

14

27.7

ME-03-01-G

3/8

1/8

28.9

7.1

20.1

19.6

7.1

15

4.8

17

21.3

ME-03-06-G

3/8

3/4

42.1

15.7

41.7

19.6

7.1

35

15.9

17

34.5

ME-04-02-G

1/2

1/4

36.1

11.2

26

23.4

10.4

21

13.2

22

25.9

M3-04-03-G

1/2

3/8

36.1

11.2

25.9

23.4

10.4

21

7.9

22

25.9

ME-04-04-G

1/2

1/2

39.9

14.2

37.2

23.4

10.4

28

11.9

22

29.7

ME-08-06-G

1"

3/4

49.5

15.7

41.7

31.7

22.4

35

15.9

38

36.8

除非另有规定，所有尺寸均以毫米为单位，仅供参考，如有更改另行通知。
