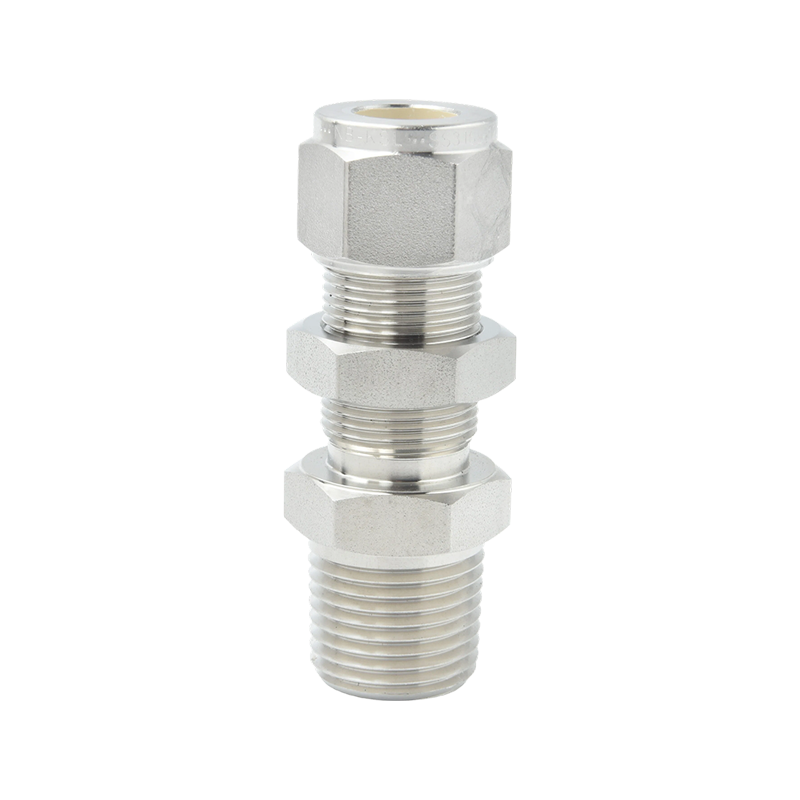

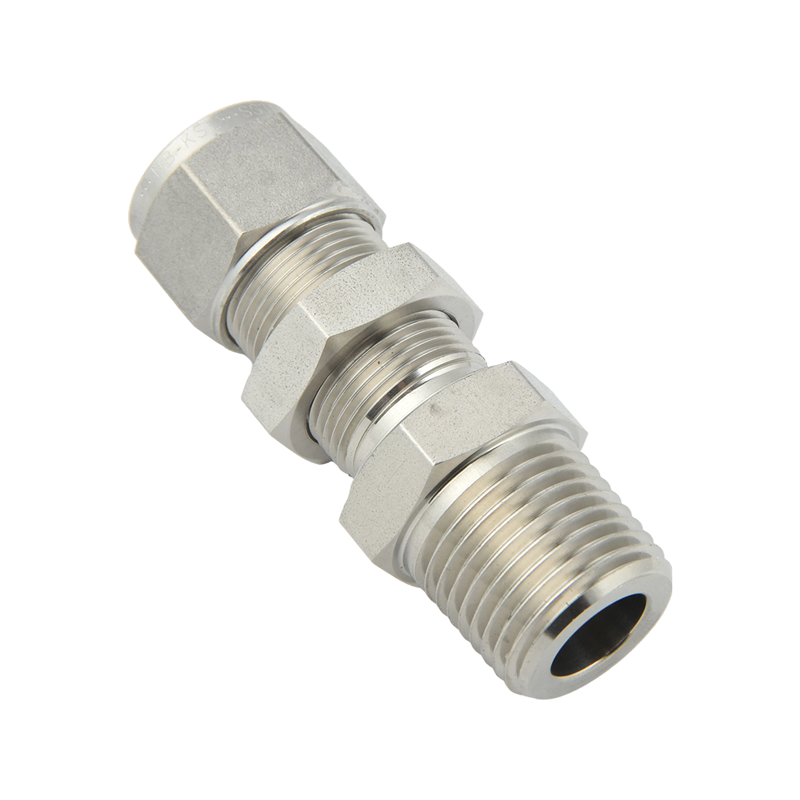

该连接器是流体系统的“全能型”,完美结合了舱壁安装和外螺纹转换的双重功能。它专为严格的应用而设计,其中管子必须穿过面板并直接连接到内螺纹端口,例如电磁阀、传感器或歧管。
解决您的核心工程痛点
减少组件堆叠和泄漏风险:
传统设置通常需要笨重的组合“隔板接头+适配器+公连接器。” 我们的舱壁公连接器一步完成了这一目标。连接点越少,泄漏潜力就越低,内部外壳布局也就越干净。
双固定稳定性:
重型舱壁锁紧螺母与精密加工的外螺纹端搭配,确保面板的物理稳定性。它的设计可承受管道侧的拉伸和振动载荷,防止界面疲劳失效。
终极 316L 材料纯度:
采用超低碳含量的高标准316L不锈钢,有效抵抗晶间腐蚀。这使其成为海洋环境中高纯度气体输送、氢能设备和精密分析仪器的首选。
高精度螺纹和硬化工艺:
外螺纹端（可在 NPT、BSP、G 等中找到）经过冷加工加固和研磨。这提供了卓越的接合精度和平稳、防磨损的安装体验,即使在频繁拆卸后也能确保气密完整性。

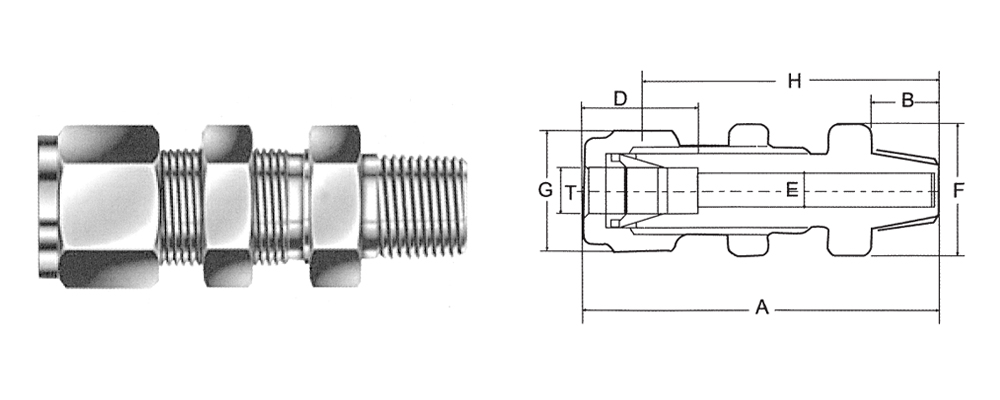

（公制）
|
目录编号 |
管外径。 |
管道尺寸 PT/NPT |
一个 |
溴 |
密度差 |
永利 |
氟 |
胃肠道 |
氢 |
面板孔尺寸 |
最大面板厚度 |
|
BMC-6-1 |
6 |
1/8 |
49。8 |
10 |
15。8 |
4。8 |
16 |
14 |
42 |
11。5 |
11。2 |
|
BMC-6-2 |
6 |
1/4 |
53。8 |
14 |
15。8 |
4。8 |
16 |
14 |
46 |
11。5 |
11。2 |
|
BMC-6-3 |
6 |
3/8 |
53。8 |
14 |
15。8 |
4。8 |
17 |
14 |
46 |
11。5 |
11。2 |
|
BMC-6-4 |
6 |
1/2 |
61。8 |
19 |
15。8 |
4。8 |
22 |
14 |
54 |
11。5 |
11。2 |
|
BMC-8-1 |
8 |
1/8 |
52。1 |
10 |
16。7 |
6。4 |
16 |
16 |
44。4 |
13。1 |
11。2 |
|
BMC-8-2 |
8 |
1/4 |
56。7 |
14 |
16。7 |
6。4 |
19 |
16 |
49 |
13。1 |
11。2 |
|
BMC-8-3 |
8 |
3/8 |
56。7 |
14 |
16。7 |
6。4 |
19 |
16 |
49 |
13。1 |
11。2 |
|
BMC-8-4 |
8 |
1/2 |
63。7 |
19 |
16。7 |
6。4 |
22 |
16 |
56 |
13。1 |
11。2 |
|
BMC-10-2 |
10 |
1/4 |
58。1 |
14 |
19。6 |
7。1 |
22 |
19 |
50。5 |
16。3 |
11。2 |
|
BMC-10-3 |
10 |
3/8 |
58。1 |
14 |
19。6 |
7。9 |
22 |
19 |
50。5 |
16。3 |
11。2 |
|
BMC-10-4 |
10 |
1/2 |
64。9 |
19 |
19。6 |
7。9 |
22 |
19 |
57。3 |
16。3 |
11。2 |
|
BMC-12-2 |
12 |
1/4 |
63。9 |
14 |
23。8 |
7。1 |
24 |
22 |
53。1 |
19。5 |
12。7 |
|
BMC-12-3 |
12 |
3/8 |
63。9 |
14 |
23。8 |
9。5 |
24 |
22 |
53。1 |
19。5 |
12。7 |
|
BMC-12-4 |
12 |
1/2 |
69。6 |
19 |
23。8 |
9。5 |
24 |
22 |
58。8 |
19。5 |
12。7 |
（分数）
|
BMC-02-1 |
1/4 |
1/8 |
49。8 |
10 |
15。8 |
4。8 |
16 |
14 |
42 |
11。5 |
11。2 |
|
BMC-02-2 |
1/4 |
1/4 |
53。8 |
14 |
15。8 |
4。8 |
16 |
14 |
46 |
11。5 |
11。2 |
|
BMC-02-3 |
1/4 |
3/8 |
53。8 |
14 |
15。8 |
4。8 |
17 |
14 |
46 |
11。5 |
11。2 |
|
BMC-02-4 |
1/4 |
1/2 |
61。8 |
19 |
15。8 |
4。8 |
22 |
14 |
54 |
11。5 |
11。2 |
|
BMC-03-2 |
3/8 |
1/4 |
57。6 |
14 |
19。6 |
7。1 |
19 |
17 |
50 |
14。7 |
11。2 |
|
BMC-03-3 |
3/8 |
3/8 |
57。6 |
14 |
19。6 |
7。1 |
19 |
17 |
50 |
14。7 |
11。2 |
|
BMC-03-4 |
3/8 |
1/2 |
64。9 |
19 |
19。6 |
7。1 |
24 |
17 |
57。3 |
14。7 |
11。2 |
|
BMC-04-2 |
1/2 |
1/4 |
63。5 |
14 |
23。4 |
7。1 |
24 |
22 |
53。1 |
19。5 |
12。7 |
|
BMC-04-3 |
1/2 |
3/8 |
63。5 |
14 |
23。4 |
9。5 |
24 |
22 |
53。1 |
19。5 |
12。7 |
|
BMC-04-4 |
1/2 |
1/2 |
69。2 |
19 |
23。4 |
10。4 |
24 |
22 |
58。8 |
19。5 |
12。7 |
我公司专门制造和销售符合国家（GB）、美国（ANSI/ASME）和英国（BS）标准的不锈钢管件和阀门。我们配备了先进的数控加工中心、材料测试和热处理设施、熟练的技术团队和强大的生产劳动力。凭借完善的质量管理体系和优质的售后服务,我们真诚地为全球客户提供服务。
我们的主要产品包括:套圈式配件、螺纹配件、仪表配件、仪表针阀、仪表球阀、套圈针阀、套圈球阀、紧凑型高压仪表针阀、紧凑型高压仪表球阀、高压止回阀。主要材料是SS316不锈钢。这些产品广泛应用于石化、石油、电力、制药、食品、造纸、船舶和通用机械行业。
我们在每个阶段严格控制产品质量,致力于通过先进的技术和专业管理提供卓越的质量。秉承“品质第一、客户至上、诚信至上”的经营理念,我们努力打造“NB-KSL”品牌形象,更好地服务客户,与您携手共创繁荣未来。
的 NB-KSL® 管接头是一种用于密封和夹紧管道的机构。这种配件的机械优势和几何形状可产生密封组件。 要组装,只需将管子插入整个组件中,直到管子底部靠在肩部 配件主体(1)。两个套圈在两者之间向前驱动 螺母 (4) 以及顺时针旋转螺母时产生的机械力对装配体的影响。后套圈 (3) 被驱动抵靠锥形后部 前套圈 (2), 并且前套圈被迫进入主体的锥形口中。 后套圈径向向内锻造成管,而前套圈向外提升以在...
NB-KSL® 自 2007 年成立以来,一直生产用于高压应用的各种材料的高品质管材和管件。 由于过去三年在研发方面付出的巨大努力,NB-KSL®作为高压仪器产品领先制造商赢得了良好的声誉。 NB-KSL® 系列连接器旨在满足石化、流体、电力、核能、电子以及其他主要工业领域对适合高压使用的管件的快速增长的需求。
